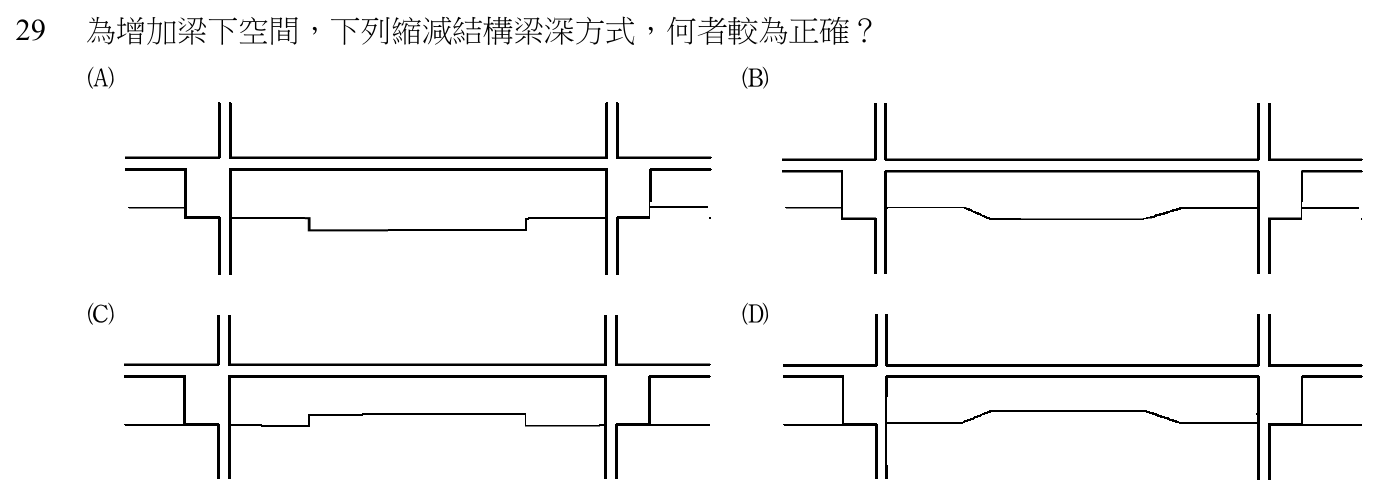

為增加梁下空間，下列縮減結構梁深方式，何者較為正確？

本題考點

連續梁沿跨度的彎矩與剪力分布，以及變斷面梁深的合理做法：哪一段可以減小梁深、斷面變化處該用斜向漸變還是直角斷階。

正解理由

與柱剛接的連續梁在重力載重作用下，梁端是負彎矩與剪力最大的位置，跨中的彎矩相對較小、剪力趨近於零；因此梁深應保留在梁端，跨中段才是可以減小梁深、換取梁下空間的位置。依題圖所示，(D) 在靠近柱的兩端維持較大梁深，跨中段梁底抬高、梁深減小，而且深淺交接處以斜向漸變過渡，力流可以順著斜面轉向，避免斷面突變造成應力集中，鋼筋也能順勢彎折配置。梁端保留深度、跨中縮減、交接處漸變，三個條件都符合，故選 D。

逐項排除

1. (A)

   不正確。依題圖所示，(A) 是兩端梁深較小、跨中梁底下降變深，方向剛好相反：把受力最大的梁端做淺、受力較小的跨中做深，梁端抵抗負彎矩與剪力的能力被削弱；而且跨中變深使梁下淨高反而減少，達不到增加梁下空間的目的。交接處又是直角斷階，產生應力集中。

2. (B)

   不正確。依題圖所示，(B) 雖以斜向漸變過渡，但同樣是梁端淺、跨中深，深淺配置與受力分布相反，梁端強度不足的問題沒有解決，跨中梁下空間也被壓縮。漸變只解決了交接處的應力集中，沒有解決配置方向的錯誤。

3. (C)

   不正確。依題圖所示，(C) 的配置方向正確，梁端深、跨中淺，但深淺交接處是直角斷階。斷面突然改變時，梁底凹角處會產生應力集中，容易從凹角開裂；縱向鋼筋在斷階處無法順勢延續，必須截斷另行錨定或做急彎，配筋與澆置都較困難。交接處應改為斜向漸變才合理。

4. (D)

   正確。梁端保留梁深抵抗最大的負彎矩與剪力，跨中梁底抬高增加梁下空間，深淺交接處以斜向漸變過渡，力流與鋼筋都能順暢轉向，是本題所問的答案。
