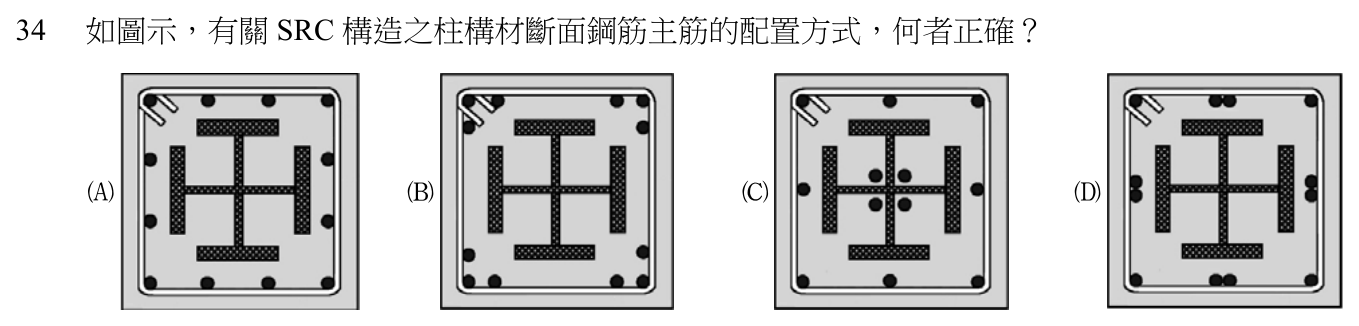

如圖示，有關 SRC 構造之柱構材斷面鋼筋主筋的配置方式，何者正確？

本題考點

包覆型鋼骨鋼筋混凝土（SRC）柱斷面中，主筋要配置在哪裡——原則上放在矩形斷面的四個角落，且在梁柱接頭處要能直通、不得貫穿鋼骨翼板。

正解理由

《建築技術規則建築構造編》第 507 條把鋼骨鋼筋混凝土柱分為包覆型與鋼管混凝土兩類，題圖是十字形鋼骨外包鋼筋混凝土，屬於包覆型。《建築技術規則建築構造編》第 509 條規定矩形斷面鋼骨鋼筋混凝土構材之主筋，以配置在斷面四個角落為原則；在梁柱接頭處，主筋應以直接通過梁柱接頭為原則，並不得貫穿鋼骨之翼板。理由在於：四周各邊的中段，正是梁的鋼骨與梁主筋進入柱的位置，柱主筋若放在邊的中段，到了接頭處就會與梁的鋼骨翼板相撞，只能截斷或穿孔；

角落則避開了這些構件，主筋可以一路直通。另外《建築技術規則建築構造編》第 510 條要求主筋與鋼骨之間保持適當間距，以利混凝土澆置與發揮握裹力。依題圖所示，(B) 的主筋集中配置在斷面四個角落附近，箍筋圍封在外，主筋與鋼骨翼板之間留有空間，同時符合兩項要件。故選 B。

逐項排除

1. (A)

   錯誤。依題圖所示，主筋沿四邊分散排列，各邊中段也配置主筋，不符合《建築技術規則建築構造編》第 509 條以四個角落為原則的配置；各邊中段的主筋到了梁柱接頭會與進入柱的梁鋼骨衝突，無法直接通過接頭。要對，主筋應集中到四個角落。

2. (B)

   正確。主筋集中於四個角落，避開梁鋼骨進入柱的位置，可直接通過梁柱接頭，主筋與鋼骨之間也留有澆置與握裹所需的間距，符合《建築技術規則建築構造編》第 509 條與第 510 條。

3. (C)

   錯誤。錯處有兩個：一是依題圖所示主筋放在十字形鋼骨的腹板交會處周圍，位在鋼骨內側而非斷面角落，不符合《建築技術規則建築構造編》第 509 條；二是主筋被鋼骨翼板與腹板包夾，與鋼骨間距過小，混凝土難以填實，握裹力無法發揮，不符合同編第 510 條，且這些主筋向上下延伸時無從避開梁的鋼骨翼板。要對，主筋應移到斷面四個角落、鋼骨外側。

4. (D)

   錯誤。依題圖所示，各邊中段正對鋼骨翼板外側處配置成對主筋，這個位置正是梁鋼骨進入柱的方向，到了接頭處主筋必須截斷或貫穿鋼骨翼板，違反《建築技術規則建築構造編》第 509 條直接通過接頭、不得貫穿翼板的原則。要對，這些主筋應移到四個角落。

記憶點
