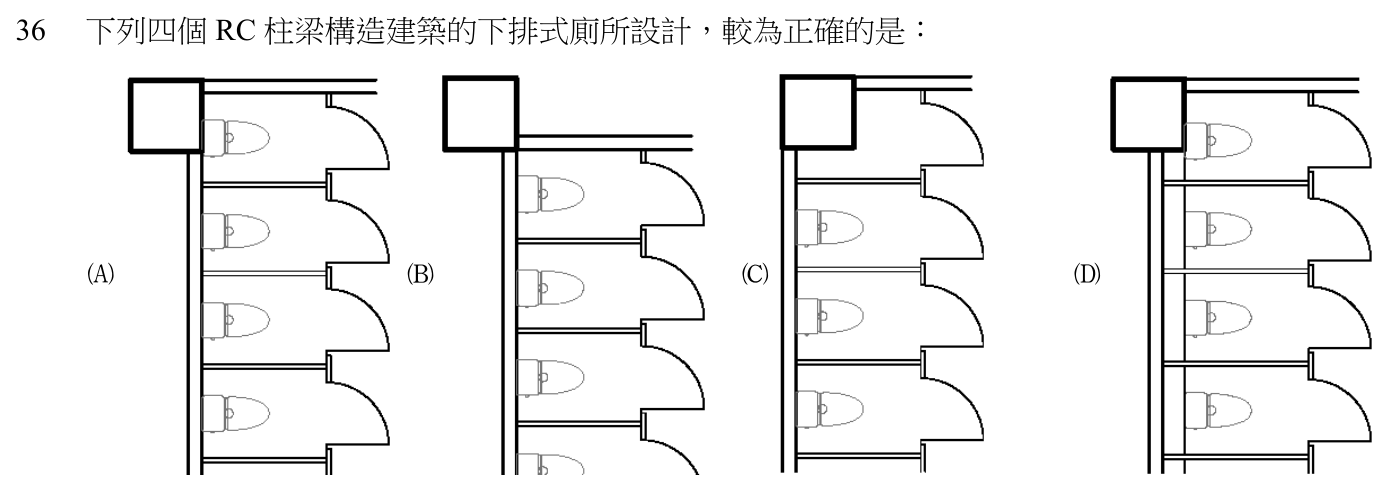

下列四個 RC 柱梁構造建築的下排式廁所設計，較為正確的是：

本題考點

RC 柱梁構造中「下排式」馬桶的平面配置——下排式馬桶的排水口直接向下穿過樓板，排水管必須落在樓板上、避開柱與梁，因此馬桶位置要退出柱列線上梁的通過範圍。

正解理由

下排式馬桶的排水管從馬桶底部垂直穿過樓板，在下層天花板內接到橫向排水幹管。RC 柱梁構造的梁沿著柱列線、在柱與柱之間通過，梁的寬度通常在柱寬範圍之內。題圖沒有直接畫出梁，但柱的位置與柱寬就標示了梁通過的帶狀範圍：沿外牆方向有一道梁，從柱沿上方另一方向也有一道梁。馬桶的排水口若落在這兩道梁的範圍內，排水管就得穿梁，梁斷面被開孔削弱，或者根本無法施作。依題圖所示，(B) 的廁間整列從柱的下緣開始排起，第一間的上隔間牆位在柱下方，各馬桶也都在柱的內側面之外，所有馬桶都落在兩道梁的範圍以外，排水管可以直接穿過樓板。故選 B。

逐項排除

1. (A)

   錯誤。依題圖所示，第一間廁間的上緣與柱的上緣對齊，第一座馬桶緊貼在柱的側面，位在沿上方通過的那道梁的範圍內，排水管向下會撞到梁。要對，廁間應從柱的下緣以外開始排列，使每一座馬桶都避開梁。

2. (B)

   正確。廁間整列退到柱的下緣以外，馬桶位於柱內側面之外，兩個方向的梁都避開了，下排式排水管可直接穿過樓板。

3. (C)

   錯誤。依題圖所示，最上一間雖然空著不放馬桶，但外牆位在柱的外緣，馬桶背靠外牆擺放，整排馬桶都落在柱寬範圍內，也就是沿外牆那道梁的通過範圍，排水口會壓在梁上。要對，馬桶應退到柱內側面之外。

4. (D)

   錯誤。依題圖所示，第一間廁間上緣與柱上緣對齊，第一座馬桶就放在柱的側邊，與 (A) 相同，落在沿上方通過的那道梁的範圍內，該座馬桶的排水管無法避開梁。要對，第一座馬桶應移出該梁的範圍。
