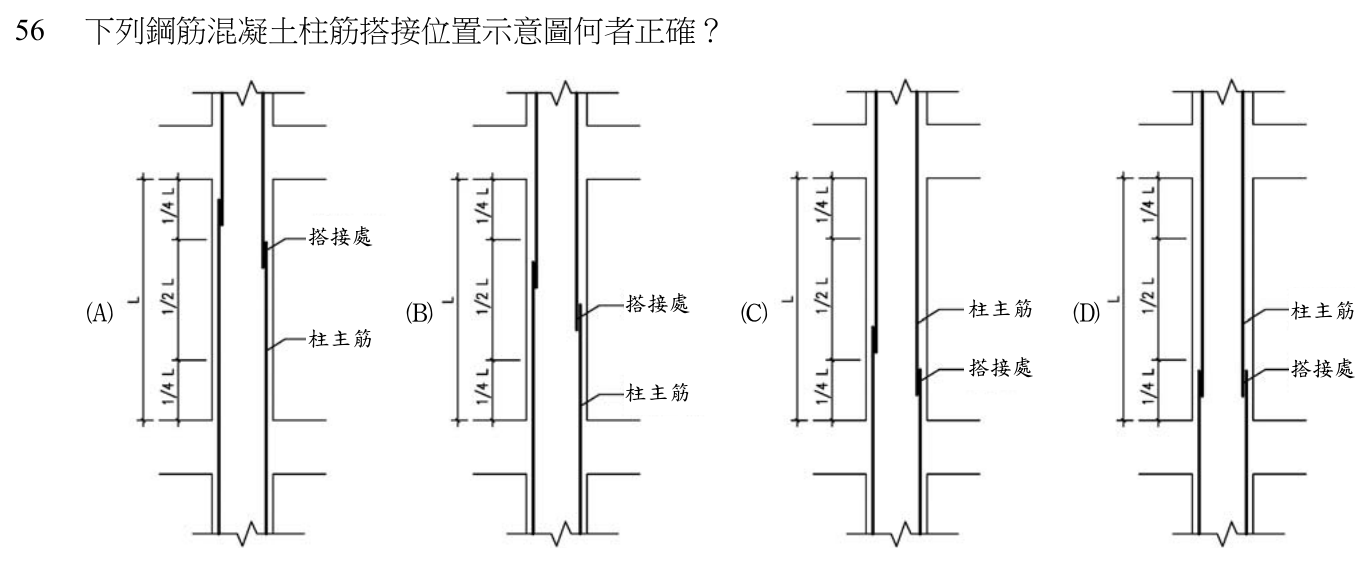

下列鋼筋混凝土柱筋搭接位置示意圖何者正確？搭接處搭接處柱主筋

本題考點

鋼筋混凝土柱主筋搭接位置的原則：搭接要避開柱上下端靠近梁柱接頭的區段，放在柱淨高的中央區段，而且各根主筋的搭接處要錯開、不要集中在同一斷面。

正解理由

依《結構混凝土施工規範》第 5.4 節，鋼筋續接應避免在最大拉力處，續接方法要先考慮能安全傳遞鋼筋所受之力。柱在地震或風的側向力作用下，彎矩在柱的上下兩端（靠近梁柱接頭處）最大、在柱高中段最小，柱端也是側向反覆載重下最可能產生塑性變形、需要圍束的區段，主筋在柱端承受的拉應力最大、而且是反覆拉壓。搭接只靠混凝土握裹傳力，放在柱端等於把最弱的傳力點放在受力最大處。因此搭接應落在柱淨高的中央區段。

其次，所有主筋若在同一高度搭接，該斷面就同時集中了全部的握裹傳力與鋼筋擁擠，相鄰鋼筋的間距也難以維持，所以各筋的搭接處要上下錯開。題圖把柱淨高 L 分成上端、中央、下端三段：(B) 的兩處搭接都在中央區段內，而且一上一下錯開，兩項要件都符合，故選 B。

逐項排除

1. (A)

   左側主筋的搭接處位於上端區段內，右側搭接處則緊貼上端區段與中央區段的交界，搭接落在或貼近柱頂端彎矩最大的區域，違反避開最大拉力處的要件。要把兩處搭接都移入中央區段並錯開才對。

2. (B)

   兩根主筋的搭接處都在中央區段內，一處偏上、一處偏下，彼此錯開不在同一斷面，同時符合「位於柱中段」與「錯開搭接」兩項要件，正確。

3. (C)

   右側主筋的搭接處落在下端區段內，靠近下方梁柱接頭，屬柱端受力最大的位置；左側搭接處也已貼到中央區段的下緣。只要有一處搭接落在柱端區段就不符要件，應把搭接移入中央區段。

4. (D)

   錯誤有兩處：兩處搭接都位於下端區段內，落在柱端受力最大處；而且兩處搭接位在同一高度，沒有錯開，搭接集中在同一斷面。應改為搭接位於中央區段並上下錯開。
