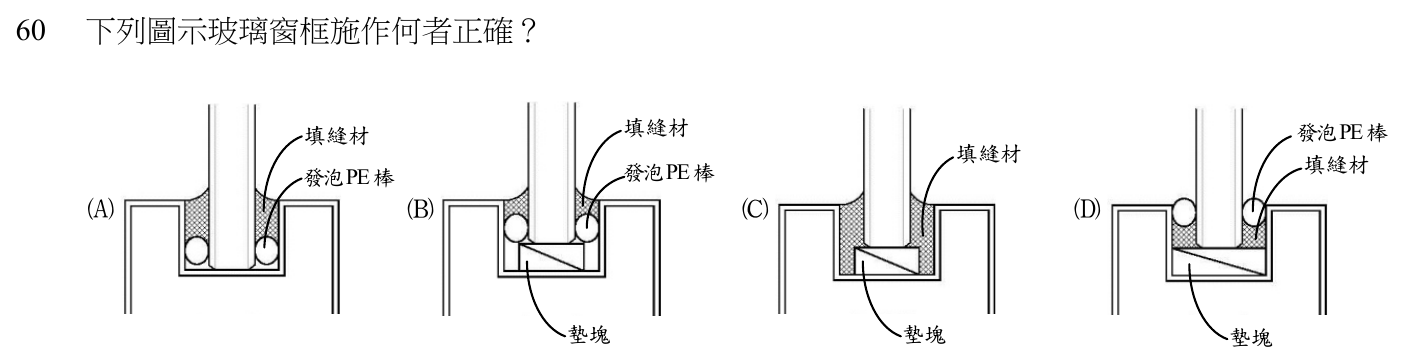

下列圖示玻璃窗框施作何者正確？填縫材填縫材發泡PE 棒填縫材填縫材發泡PE 棒發泡PE 棒

本題考點

玻璃嵌入窗框溝槽的標準構成——玻璃下緣以墊塊墊起、不直接接觸框底；玻璃兩側以發泡 PE 棒作為背襯材定位並控制填縫深度，再於其上、溝槽開口處打填縫材封口，框底留空作為排水空間。

正解理由

玻璃窗框的構造要同時處理幾件事。玻璃脆、怕點狀的硬接觸，邊緣若直接碰到金屬框，熱脹冷縮、風壓或地震時框的變形會集中傳到玻璃邊緣而破裂，所以玻璃下緣必須擱在墊塊上，由墊塊承受玻璃自重並與框底隔開。玻璃兩側與框之間要留間隙容許相對位移，間隙內塞發泡 PE 棒：一方面把玻璃定位在溝槽中間，一方面作為填縫材的底，使填縫材只與玻璃及框側接著、厚度受到控制。填縫材打在 PE 棒之上、溝槽開口處，形成外露的防水封口；

PE 棒以下、墊塊兩旁的框底空間不灌滿，少量滲入的雨水才有地方排出。依題圖所示，(B) 玻璃下緣坐在墊塊上，兩側 PE 棒位於溝槽上部、夾在玻璃與框之間，填縫材打在 PE 棒之上封住開口，框底留空，構成完整。故選 B。

逐項排除

1. (A)

   錯誤。依題圖，(A) 沒有墊塊，玻璃下緣直接落在框底；PE 棒放在溝槽底部兩側，填縫材從 PE 棒上方一路填到開口。不符之處：玻璃與框底直接接觸，自重與框的變形直接傳到玻璃邊緣，容易破裂；PE 棒落到溝槽深處，填縫材厚度過大、用量多，失去背襯材控制填縫深度的作用。正確做法是玻璃下緣加墊塊、PE 棒上移到溝槽上部，即 (B)。

2. (B)

   正確。依題圖，玻璃坐在墊塊上不碰框底，兩側 PE 棒夾在玻璃與框之間定位，填縫材打在 PE 棒上方封住開口並外露，墊塊兩旁框底留空，承重、定位、防水與排水的功能分工清楚。

3. (C)

   錯誤。依題圖，(C) 有墊塊，但沒有 PE 棒，填縫材把整個溝槽連同墊塊四周全部灌滿。不符之處：沒有背襯材，填縫材同時黏住玻璃、框側與框底，伸縮受拘束而易撕裂，厚度也無法控制；框底被填滿，滲入的水沒有排出的空間。正確做法是在玻璃兩側塞入 PE 棒控制填縫深度，填縫材只打在開口處，框底留空，即 (B)。

4. (D)

   錯誤。依題圖，(D) 雖有墊塊，但 PE 棒擱在溝槽開口外緣、窗框頂面一帶，填縫材則填在溝槽內、位於 PE 棒下方。不符之處：PE 棒沒有夾在玻璃與框之間，既不能定位玻璃，也不能作為填縫材的底；填縫材與 PE 棒上下顛倒，外露的是發泡材而不是填縫材，無法防水且不耐候；填縫材深入溝槽，厚度不受控制。正確做法是 PE 棒置入溝槽內玻璃兩側、填縫材打在其上，即 (B)。
