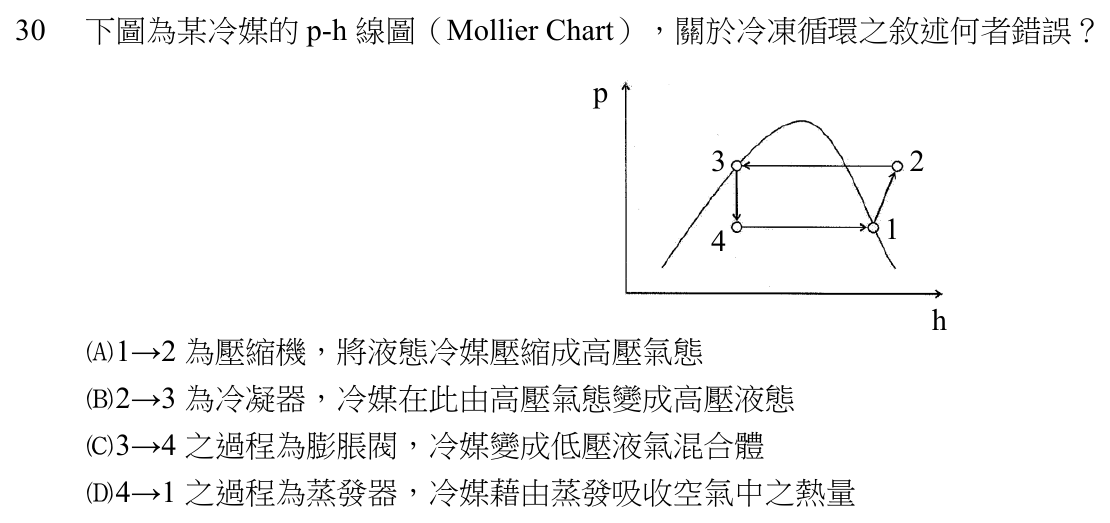

下圖為某冷媒的 p-h 線圖（Mollier Chart），關於冷凍循環之敘述何者錯誤？ p 3 2 4 1 h

本題考點

蒸氣壓縮式冷凍循環在 p-h 線圖（莫里爾線圖）上的讀法：飽和曲線（圖中的拱形）左側為飽和液線、右側為飽和蒸氣線，拱形內是液氣混合區；再把壓縮、冷凝、膨脹、蒸發四個過程對應到壓縮機、冷凝器、膨脹閥、蒸發器，並判斷每一段冷媒的相態。

正解理由

依題圖所示，點 1 位在拱形右側的飽和蒸氣線上，點 2 位在拱形右外側、壓力較高的位置，點 3 位在拱形左側的飽和液線上，點 4 則在點 3 正下方、位於拱形之內。由此可讀出：1→2 是壓力與焓同時上升的壓縮過程，進入壓縮機的是低壓的飽和蒸氣（氣態），出來的是高壓、高溫的過熱蒸氣；壓縮機只能吸入並壓縮氣體，液體幾乎不可壓縮，液態冷媒進入壓縮機會造成「液壓縮（液擊）」而損壞閥片與機件，所以蒸發器出口通常還要讓冷媒帶一點過熱度，確保壓縮機吸入的是乾氣。(A) 寫成「將液態冷媒壓縮成高壓氣態」，把壓縮機入口的相態寫錯，是本題唯一錯誤的敘述。故選 A。

逐項排除

1. (A)

   錯誤。1→2 確為壓縮機的過程，但錯在冷媒的入口狀態：點 1 在飽和蒸氣線上，進入壓縮機的是低壓氣態冷媒，不是液態。正確寫法應為「1→2 為壓縮機，將低壓氣態冷媒壓縮成高溫高壓的過熱氣態」。此外，壓縮機的功能只是提高壓力與溫度，不負責相變化，冷媒在壓縮前後都是氣態。

2. (B)

   正確。2→3 壓力不變、焓下降：冷媒先在冷凝器中放出顯熱，由過熱蒸氣降到飽和蒸氣，再放出潛熱，在定壓下由氣態凝結為液態，最後到達拱形左側的飽和液線（點 3）。整段都在高壓側，所以是「高壓氣態變成高壓液態」，熱量排到室外空氣或冷卻水中。

3. (C)

   正確。3→4 在圖上是一條垂直線，代表焓不變而壓力驟降，正是膨脹閥（節流）的等焓膨脹。高壓液態冷媒通過窄小的閥口後壓力下降，一部分液體瞬間閃蒸成氣體並吸走自身的熱量使溫度降低，因此點 4 落在拱形內，為低壓、低溫的液氣混合體。

4. (D)

   正確。4→1 壓力不變、焓增加，冷媒在蒸發器中吸收被冷卻空氣（或冷水）的熱量，使混合體中的液體持續蒸發，直到成為飽和蒸氣（點 1）。冷凍與空調的「製冷效果」就是這一段的焓差，所以冷媒是「藉由蒸發吸收空氣中之熱量」，敘述成立。
