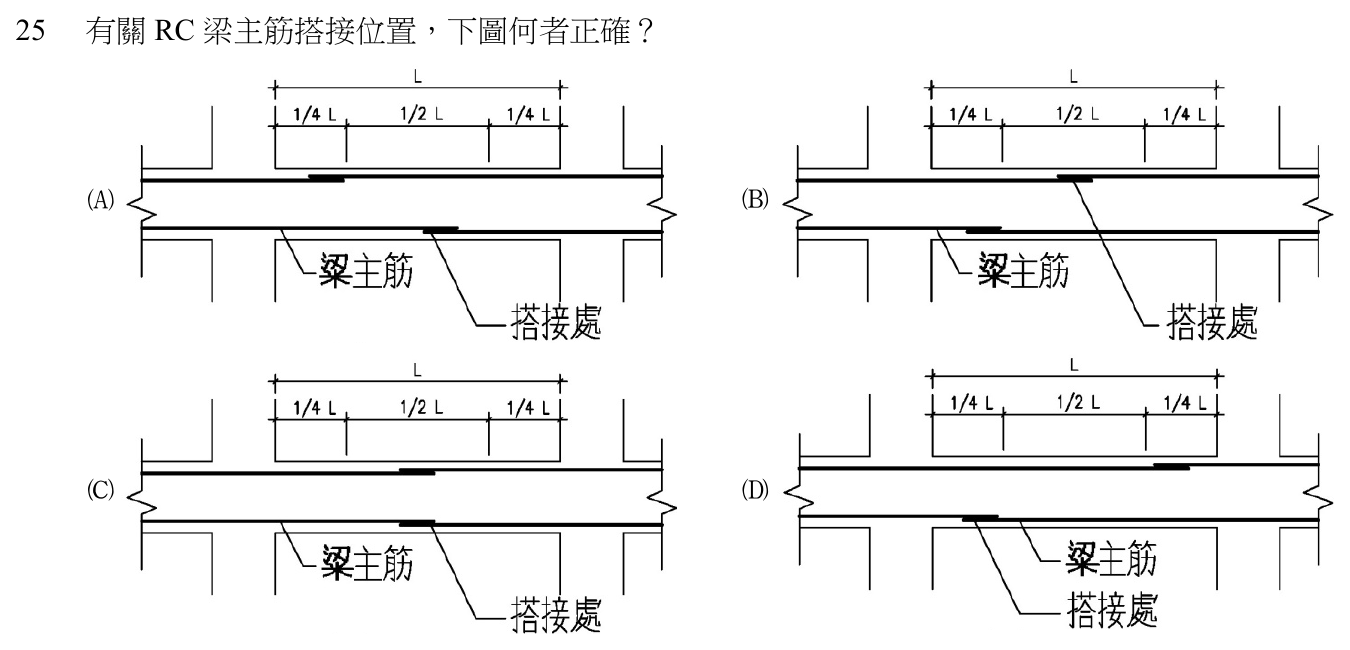

有關 RC 梁主筋搭接位置，下圖何者正確？

本題考點

RC 連續梁在重力載重下的彎矩分布，以及主筋搭接應避開該鋼筋拉應力最大區段的構造原則；上層主筋與下層主筋適合搭接的區段恰好相反。

正解理由

主筋搭接是把兩根鋼筋並排一段長度，靠周圍混凝土的握裹力把拉力從一根傳到另一根，搭接處是整根主筋傳力最弱的環節，所以要放在這根鋼筋拉應力較小的位置。梁端與柱剛接的連續梁承受重力載重時，支承附近是負彎矩，梁上緣受拉，上層主筋在梁端拉力最大；跨度中央是正彎矩，梁下緣受拉，下層主筋在跨中拉力最大。反過來看，上層筋在跨中段拉力小（甚至受壓），下層筋在靠近支承的梁端段拉力小。

題圖 (B) 的上層筋搭接處落在跨度中央區段，下層筋搭接處落在靠左側支承的梁端區段、位於柱面外的梁內，兩層主筋都在各自拉應力較小的區段搭接，而且上下兩處搭接錯開在不同斷面，符合梁主筋搭接位置的原則，故選 B。

逐項排除

1. (A)

   錯誤。上層筋搭接處落在靠左側支承的梁端區段，正是負彎矩使上層筋受拉最大之處；下層筋搭接處落在跨度中央區段，正是正彎矩使下層筋受拉最大之處。兩層主筋都搭在最不利的區段，與正確配置恰好上下顛倒；要改成上層筋在跨中段搭接、下層筋在梁端段搭接，也就是 (B) 的配置，才符合原則。

2. (B)

   正確。上層筋於跨度中央區段搭接、下層筋於靠支承的梁端區段搭接，都避開各自拉力最大的位置；下層筋的搭接處在柱面外的梁內，沒有進入梁柱接頭，上下層搭接也不在同一斷面。

3. (C)

   錯誤。上層筋在跨度中央區段搭接是對的；但下層筋也在跨度中央區段搭接，該處正彎矩最大、下層筋拉力最大，搭接處成為受拉最弱點。另外依題圖所示，上下兩層的搭接處對齊在同一段跨中斷面附近，弱點集中在同一處。下層筋要移到靠近支承的梁端區段搭接才對。

4. (D)

   錯誤。下層筋在靠左側支承的梁端區段搭接是對的；但上層筋搭接處落在靠右側支承的梁端區段，該處負彎矩使上層筋受拉最大。上層筋要改到跨度中央區段搭接才對。這個選項只對了一半，考生若只檢查下層筋就容易誤選。
