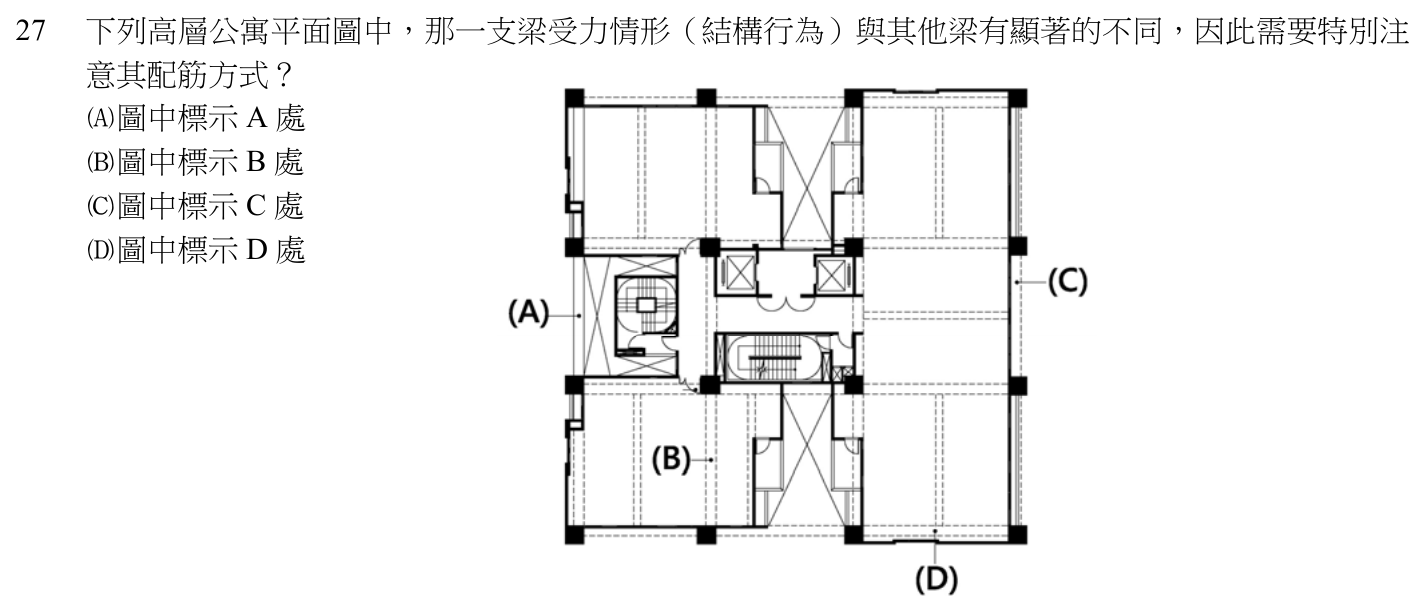

下列高層公寓平面圖中，那一支梁受力情形（結構行為）與其他梁有顯著的不同，因此需要特別注意其配筋方式？

本題考點

從結構平面圖判讀梁與樓板、樓板開口的相對位置，辨識每一支梁屬於 T 形梁、L 形邊梁，還是兩側都沒有樓板的「獨立梁」，進而判斷哪一支梁的受力型態特殊、配筋要另外考量。

正解理由

鋼筋混凝土梁與樓板一體澆置時，樓板會成為梁的翼板：兩側都有樓板的梁以 T 形斷面抵抗正彎矩，只有一側有樓板的邊梁以 L 形斷面受力；同時樓板在水平面內像一片剛性隔板，把梁的側向位移與扭轉拘束住，並把水平力分配給各構材。依題圖所示，A 處的梁位於左側外柱列的兩支柱之間，它的內側緊鄰一塊畫有交叉線（X）的區域，平面圖上的交叉線代表該範圍是挑空開口、沒有樓板；外側則是建築外緣。

也就是說，A 處梁兩側都沒有樓板相連，變成一支矩形斷面的獨立梁：第一，沒有翼板分擔受壓區，抵抗彎矩只能靠矩形斷面本身；第二，沒有樓板在平面內拘束，梁身容易產生側向彎曲與扭轉，細長時還有側向挫屈的疑慮；第三，水平力（地震力、外牆傳來的風力）無法經由樓板平順傳遞，梁可能承受面外彎矩與扭矩。B、C、D 三處的梁至少有一側與樓板相連，受力型態屬於一般 T 形梁或 L 形邊梁，只有 A 處梁的結構行為與其他梁有顯著不同，主筋、側面腰筋與封閉箍筋都要依獨立梁受扭、受面外彎矩的條件另行配置。故選 A。

逐項排除

1. (A)

   符合題目所問。依題圖所示，A 處梁內側為交叉線標示的挑空開口、外側為建築外緣，兩側都沒有樓板，屬於矩形斷面的獨立梁；它少了翼板與樓板的平面內拘束，需另外考量側向穩定、扭力與面外彎矩，配筋方式與其他梁不同。

2. (B)

   不符合題目所問。依題圖所示，B 處梁位於住宅單元內部，兩側都是樓板範圍，樓板與梁一體形成 T 形斷面，主要承受垂直載重造成的彎矩與剪力，側向變位由兩側樓板拘束，屬於最常見的梁受力型態，以一般梁的主筋與剪力箍筋配置即可。題目要找的是缺少樓板拘束的梁，B 處梁兩側有板，不是那一支。

3. (C)

   不符合題目所問。依題圖所示，C 處位於右側外柱列，是建築外周的邊梁：外側是外牆與開窗，內側與樓板相連，形成 L 形斷面。邊梁因樓板只在單側，會承受樓板傳來的偏心扭矩，但內側樓板仍提供翼板作用與平面內拘束，這是高層建築外圍構架普遍的周邊梁型態，與 D 處梁屬於同一類，不是「與其他梁顯著不同」的那一支。

4. (D)

   不符合題目所問。依題圖所示，D 處位於下側外緣、靠近外柱列，同樣是一側有樓板的周邊邊梁，受力型態與 C 處相同，屬於 L 形邊梁；它沒有 A 處那種兩側都失去樓板的條件，所以不是本題所問的梁。
