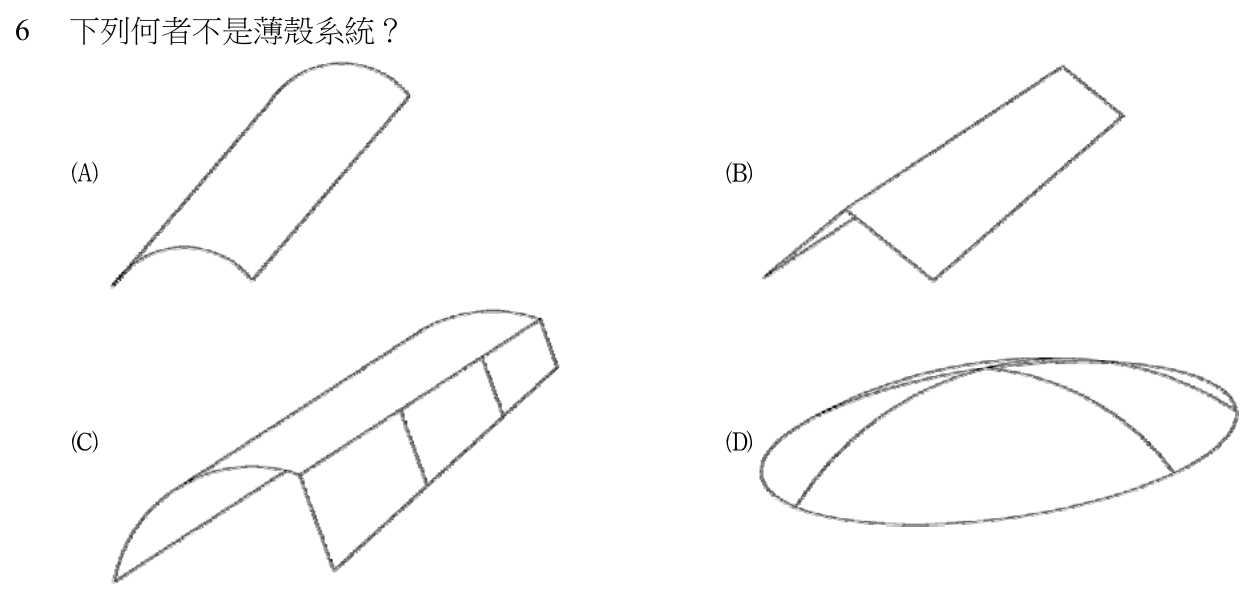

下列何者不是薄殼系統？

本題考點

辨識「薄殼」與「摺版」兩種以形狀抵抗載重的面狀構造：薄殼靠曲面，摺版靠平板折角。

正解理由

薄殼是以厚度遠小於跨度的「曲面」構成的構造，載重主要藉由曲面內的薄膜力（版面內的壓力、拉力與剪力）傳遞，彎矩很小，所以能用很薄的版跨越大空間。摺版則是由多片「平板」以折線相接而成，靠折角提高整體斷面深度與勁度，每一片平板本身沒有曲率，受力時版片同時有橫向的平板彎曲與沿長向的深梁作用。《建築技術規則建築構造編》第 332 條第 2 項將弧拱、薄殼、摺版並列為不同的特殊結構，可見摺版與薄殼是兩類不同的系統。依題圖所示，(B)由兩片平面板沿一條稜線相接，整個形體沒有任何曲面，屬於摺版而不是薄殼。故選 B。

逐項排除

1. (A)

   敘述正確，屬薄殼系統。依題圖所示為沿長向延伸、橫斷面為圓弧的單向曲面筒形，即筒殼（圓筒殼），靠曲面形狀把載重以版面內的力傳到支承。

2. (B)

   敘述錯誤，不屬薄殼系統。依題圖所示僅由平板與一條折線組成，沒有曲率，屬摺版；若要成為薄殼，構成的面必須具有曲率，例如把平板改為圓弧或其他曲面。

3. (C)

   敘述正確，屬薄殼系統。依題圖所示主體為長向延伸的圓弧曲面，側邊另接平面與橫向分隔線，整體仍以曲面殼體作為主要受力形式，屬筒殼一類。

4. (D)

   敘述正確，屬薄殼系統。依題圖所示為覆蓋圓形或橢圓形平面、四周向中央隆起的穹頂曲面，屬於雙向同向彎曲的圓頂殼，是典型的薄殼。
