有關市面上使用常溫水噴霧搭配風扇吹出之「冷風扇」，空氣吹出前後在濕空氣線圖上之變化為何？

本題考點

濕空氣線圖上各種空氣處理過程的方向判讀，以及噴水蒸發冷卻（絕熱加濕）的狀態變化——乾球溫度下降、絕對濕度上升。

正解理由

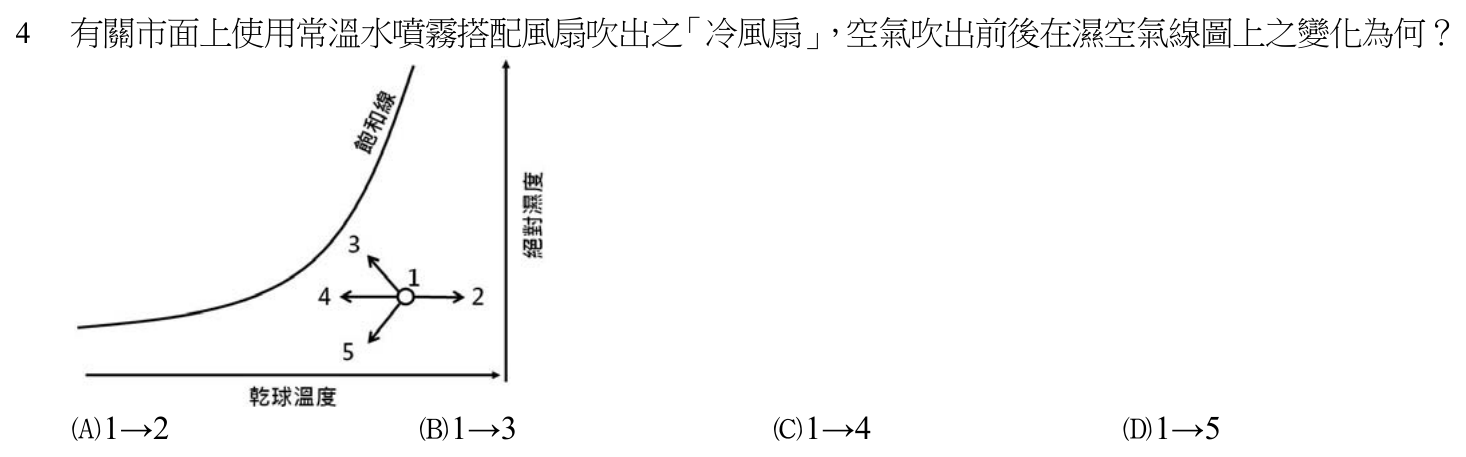

題圖橫軸為乾球溫度、縱軸為絕對濕度，左上方的曲線為飽和線，點 1 是吹出前的空氣。冷風扇把常溫水霧化噴入氣流，水滴在空氣中蒸發；蒸發所需的汽化潛熱取自空氣本身，空氣的顯熱減少，乾球溫度因而下降；同時蒸發出的水蒸氣加入空氣，絕對濕度上升。整個過程沒有外加熱源或冷源，空氣失去的顯熱轉成水蒸氣所含的潛熱，焓值大致不變，狀態點沿著近似等濕球溫度線，往「溫度降低、濕度增加」的左上方、朝飽和線移動。題圖中由 1 往左上方、指向飽和線的箭頭是 1→3。故選 B。

逐項排除

1. (A)

   1→2：不符。箭頭水平向右，表示乾球溫度上升、絕對濕度不變，是單純的顯熱加熱，例如空氣流經電熱器。冷風扇使空氣降溫並加濕，溫度與濕度兩個方向都與此相反，應是左上的 1→3。

2. (B)

   1→3：符合。向左上方表示乾球溫度下降、絕對濕度上升，正是水分蒸發吸熱造成的蒸發冷卻（絕熱加濕）。

3. (C)

   1→4：不符。箭頭水平向左，表示降溫但絕對濕度不變，是單純的顯熱冷卻，例如空氣流經表面溫度高於露點的冷卻盤管、沒有水氣凝結。冷風扇會把水蒸氣加入空氣，絕對濕度必然上升，不會水平移動。

4. (D)

   1→5：不符。箭頭向左下方，表示降溫且絕對濕度下降，是冷卻除濕，例如冷氣機盤管表面溫度低於露點、水氣凝結成水排出。冷風扇是加濕而非除濕，濕度變化方向相反。
