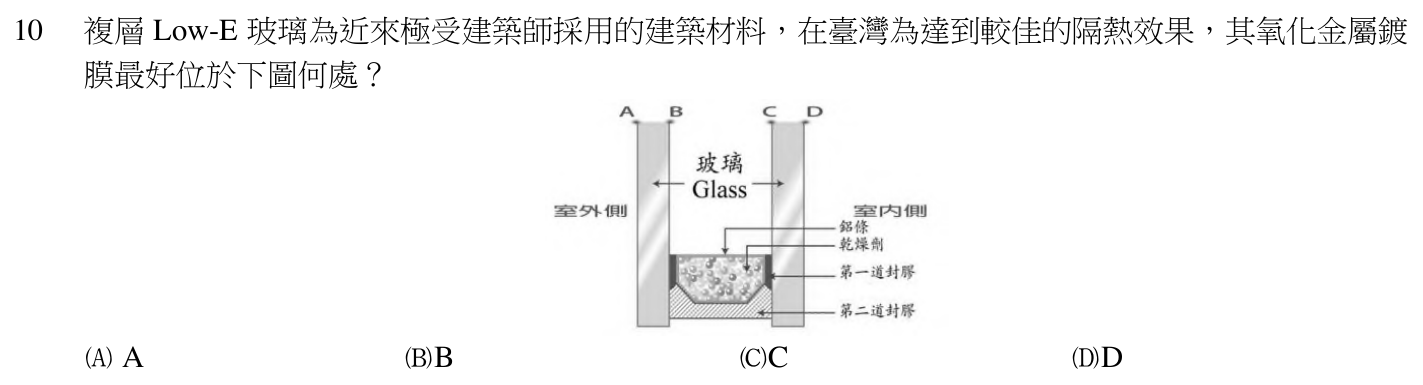

複層 Low-E 玻璃為近來極受建築師採用的建築材料，在臺灣為達到較佳的隔熱效果，其氧化金屬鍍膜最好位於下圖何處？

本題考點

複層 Low-E 玻璃的鍍膜位置。考生要先把圖上 A～D 四個面對應到「外片朝外、外片朝中空層、內片朝中空層、內片朝室內」，再依臺灣以阻絕日射熱進入室內為主的氣候條件，判斷低輻射鍍膜放在哪一面隔熱效果最好。

正解理由

依題圖，左側為室外側、右側為室內側，兩片玻璃之間以鋁條、乾燥劑與第一道、第二道封膠圍成密封的中空層。A 是外片玻璃朝室外的面，B 是外片玻璃朝中空層的面，C 是內片玻璃朝中空層的面，D 是內片玻璃朝室內的面。Low-E 的意思是低輻射率：氧化金屬鍍膜能反射大部分紅外線、本身又不容易把熱以輻射方式放出。臺灣屬於炎熱潮濕氣候，建築外殼的主要負擔是夏季日射熱與室外高溫往室內傳，隔熱的目標是「熱在進到內片之前就擋下來」。

鍍膜放在 B 面時，日射中的紅外線在外片就被反射回室外；外片吸收而升溫的熱量，因為 B 面輻射率低，不容易隔著中空層輻射到內片，大部分改由外片朝室外側散失，再加上中空層的空氣阻隔，進入室內的熱就少。同時 B 面位於密封中空層內，鍍膜不受風雨、灰塵與擦拭磨損，性能可以長期維持。兩項條件都滿足的只有 B，故選 B。

逐項排除

1. (A)

   不符合題目所問。A 面直接暴露在室外，氧化金屬鍍膜會受雨水、空氣中的汙染物與清洗磨損而氧化、刮傷，性能逐漸衰退；而且低輻射率的效果要靠鍍膜面對一個輻射換熱的空間才能發揮，暴露在室外時，表面的熱交換以對流為主、又容易被灰塵覆蓋，難以發揮。鍍膜要同時兼顧保護與隔熱，應放在外片朝中空層的 B 面。

2. (B)

   符合題目所問。B 面在外片內側、位於密封中空層之內：一方面最早攔截日射紅外線，把熱留在外片並散往室外；另一方面受到中空層保護，不會受外界環境磨耗。這正符合臺灣以遮擋日射熱為主的隔熱需求。

3. (C)

   不符合題目所問。C 面同樣在中空層內，鍍膜受到保護，但它位於內片：日射熱要先穿過外片與中空層才被攔截，內片吸收的熱較多，且內片緊鄰室內，吸收的熱較容易傳入室內。鍍膜放在 C 面的主要效果是把室內暖氣的長波輻射反射回室內、減少室內熱量散失，適合以保溫為主的寒冷地區，不是臺灣以阻絕日射熱為主的最佳位置；本題情境下要改放在 B 面。

4. (D)

   不符合題目所問。D 面朝向室內並暴露在室內空氣中，鍍膜會受日常清潔與碰觸磨損；而且熱量已穿過兩片玻璃與中空層才遇到鍍膜，阻熱時機最晚，外來的熱多已進入內片，隔熱效果最差。鍍膜的位置應移到外片朝中空層的 B 面。
