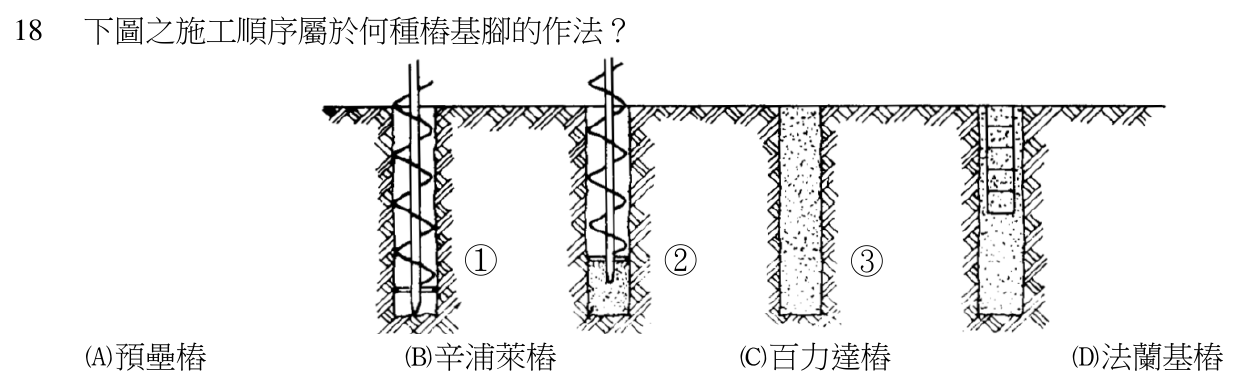

下圖之施工順序屬於何種樁基腳的作法？ ① ② ③

本題考點

辨認場鑄基樁的施工流程圖，關鍵在「用螺旋鑽鑽孔、由鑽桿灌漿、再插入補強材」這組順序屬於哪一種樁。

正解理由

先讀圖：圖①是連續螺旋鑽桿鑽入地層至預定深度；圖②是螺旋鑽桿一面上拔，一面由鑽桿底端把漿料灌入孔底，孔底已可看到填充的漿體；圖③是鑽桿完全拔出、整個樁孔已被漿料填滿；第四個未編號的圖示則是由孔頂往已灌滿的漿體中插入構件。整個流程沒有任何打擊、沒有鋼套管，也沒有擴大樁底的動作，靠的是「螺旋鑽鑽孔 → 拔鑽同時由鑽桿注漿 → 插入鋼筋籠或型鋼」，這正是預壘樁（PIP 樁）的施工順序。預壘樁屬於不打擊、低振動的鑽掘類場鑄樁，樁體由灌入的砂漿與後插的補強材共同組成。故選 A。

逐項排除

1. (A)

   正確。預壘樁的三個特徵：螺旋鑽鑽孔、拔鑽時由中空鑽桿注漿、漿體未硬化前插入鋼筋籠或型鋼，與圖①②③及第四個圖示逐一對應。

2. (B)

   錯誤。辛浦萊樁是「打入」鋼套管的場鑄樁：先把底端封閉（附樁靴）的鋼套管打入地層，再於管內澆置混凝土並拔出套管，樁靴留在樁底。它有打擊動作、有鋼套管，圖中卻只有螺旋鑽桿與注漿，兩個要件都不符；要對應辛浦萊樁，流程圖應畫出打擊套管與管內澆置混凝土。

3. (C)

   錯誤。百力達樁的重點是「樁底擴座」：以套管配合內管打入，在樁底把混凝土打出管外形成擴大的座底，再逐步澆置樁身。圖中樁底與樁身同寬，沒有任何擴大樁底的步驟，也沒有套管打擊，與百力達樁不符。

4. (D)

   錯誤。法蘭基樁是在鋼套管底部先填一段乾硬混凝土塞，以管內落錘敲擊混凝土塞把套管帶入地層，到深度後再把混凝土塞打出管外形成球狀擴底，然後澆置樁身。它同時具有「管內落錘打擊」與「球狀擴底」兩項特徵，圖中兩者都看不到，所以不是法蘭基樁。
