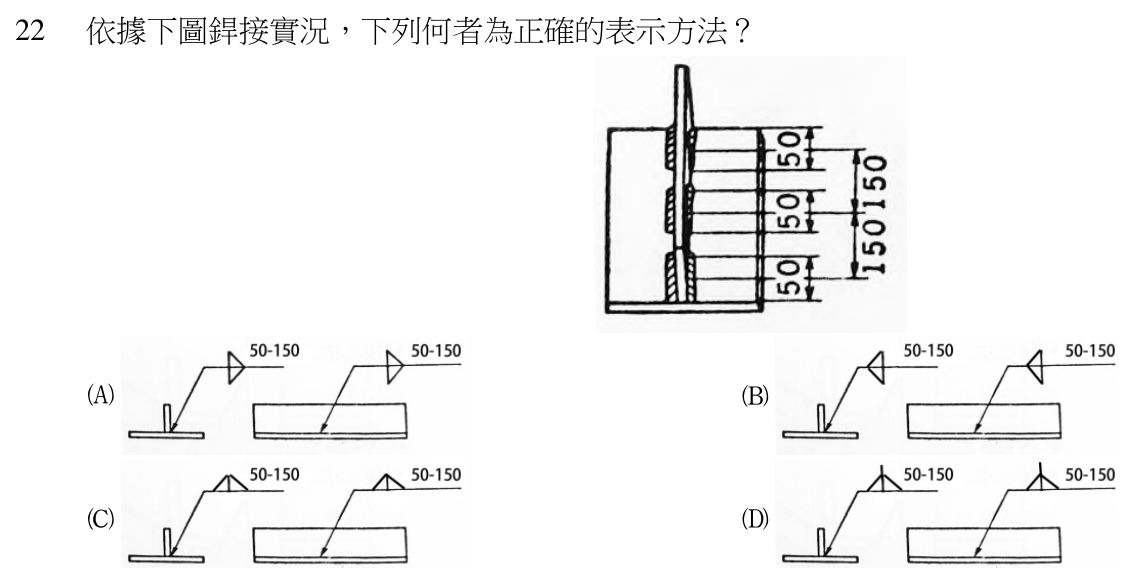

依據下圖銲接實況，下列何者為正確的表示方法？

本題考點

填角銲（角銲）的銲接符號畫法，包括符號畫在基線上下兩側的意義、直角三角形的垂直邊一律畫在左側，以及斷續銲尺寸「銲長-節距」的標註方式。

正解理由

依題圖所示，一塊立板與底板組成 T 形接頭，立板兩側都有填角銲，而且是一段一段的斷續銲；兩側的銲段高度位置互相對齊，屬於並列斷續銲，圖上分別標註了每段的銲長與銲段的節距。要用符號表達這個實況，需要同時滿足三件事：一是符號用填角銲的直角三角形，且垂直邊畫在左側；二是基線上下兩側都要畫三角形，表示箭頭側與對側（立板兩面）都施銲，兩側三角形上下對齊，表示並列而非交錯；

三是在三角形右方標註「銲長-節距」。(A) 的符號在基線上下各有一個垂直邊在左的直角三角形，並在右側標註銲長與節距，三件事全部符合，故選 A。

逐項排除

1. (A)

   正確。基線上下兩側皆有填角銲符號，表示立板兩面施銲；兩側符號對齊，對應實況中兩面銲段位置對齊的並列斷續銲；直角三角形的垂直邊在左，合乎符號畫法；右側的「銲長-節距」標註與題圖所標的銲長、節距對應。

2. (B)

   錯誤。依題圖所示，兩側都畫了三角形、尺寸標註也相同，但三角形的垂直邊畫在右側。填角銲符號不論箭頭指向哪一側、銲道在哪一面，直角三角形的垂直邊都固定畫在左側，以免判讀者誤認銲道方向；垂直邊畫反就是錯誤的表示法。要改正，須把垂直邊移回左側，即成為 (A) 的畫法。

3. (C)

   錯誤。依題圖所示，三角形只畫在基線的上方一側，且畫成兩腰對稱、頂點朝上的形狀。只畫一側，代表只有一面施銲，與實況立板兩面都有銲道不符；三角形形狀也不是填角銲的直角三角形畫法。要改正，須在基線兩側都畫上垂直邊在左的直角三角形。

4. (D)

   錯誤。依題圖所示，符號同樣只畫在基線上方一側，並在三角形頂端另加一條直立短線，既只表示單面施銲，也不是填角銲的直角三角形畫法，無法表達兩面並列斷續填角銲的實況。要改正，同樣須在基線兩側畫垂直邊在左的直角三角形並標註銲長與節距。
