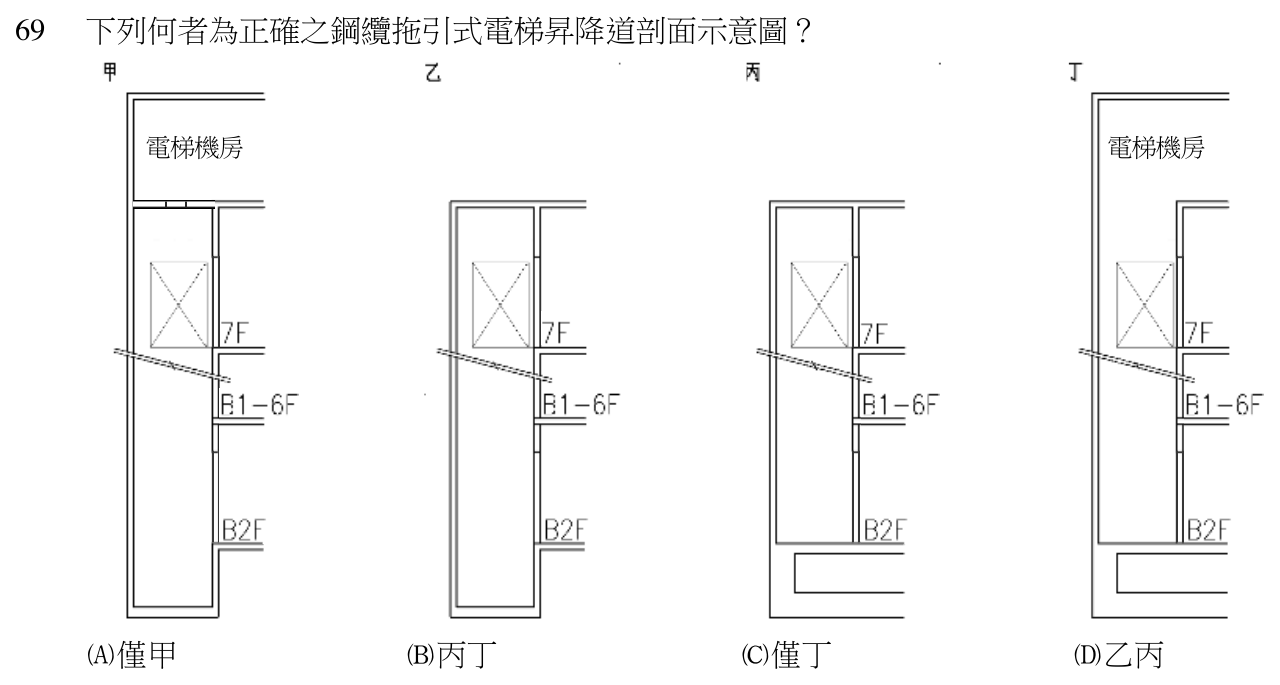

下列何者為正確之鋼纜拖引式電梯昇降道剖面示意圖？電梯機房電梯機房

本題考點

鋼纜拖引式電梯昇降道的基本構成——頂部機房（與昇降道以樓板分隔）、昇降道本體、最低停靠層以下的機坑，三者在剖面圖上的配置關係。

正解理由

鋼纜拖引式電梯以捲揚機帶動鋼纜，鋼纜一端吊車廂、另一端吊配重，靠鋼纜與槽輪間的摩擦力升降。本題各圖所表現的拖引式配置，是把捲揚機與控制盤放在昇降道正上方的電梯機房，機房樓板承受機器重量，鋼纜由樓板上的開孔垂入昇降道；昇降道在最低停靠層樓板以下還要向下延伸成機坑，用來設置緩衝器、容納車廂越過停靠層的超行程並供維修人員進入。機房是一個獨立的房間：《建築技術規則建築設備編》第 115 條對昇降機房的面積、淨高、通風口及附鎖鋼製門分別有要求，同編第 57 條也把防火構造之電梯機械室列為房間之一。

依此逐圖判讀：甲圖頂部設電梯機房，機房與昇降道之間有樓板分隔並留有開孔，昇降道向下延伸到最低停靠層樓板以下形成機坑，三段俱全；乙圖昇降道頂端直接封頂，沒有電梯機房；丙圖同樣沒有電梯機房，且昇降道底部止於最低停靠層樓板，下方為基礎版，沒有機坑；丁圖雖有電梯機房，但機房與昇降道之間沒有分隔樓板，昇降道底部也同樣沒有機坑。四圖中只有甲正確。故選 A。

逐項排除

1. (A)

   正確。僅甲圖同時具備以樓板分隔且留鋼纜開孔的頂部機房，以及最低停靠層以下的機坑。

2. (B)

   錯誤。丙圖缺少電梯機房、也沒有機坑；丁圖的機房與昇降道之間沒有分隔樓板、同樣沒有機坑，兩圖都不正確；且此組合漏掉了唯一正確的甲圖。

3. (C)

   錯誤。丁圖雖畫了電梯機房，但機房直接與昇降道相通、沒有承載捲揚機並留鋼纜開孔的機房樓板，昇降道底部也沒有機坑，不正確；正確的應是甲圖。

4. (D)

   錯誤。乙圖雖有機坑，但頂部沒有放置捲揚機的電梯機房；丙圖既沒有機房也沒有機坑，兩圖都不正確；且此組合同樣漏掉了甲圖。
