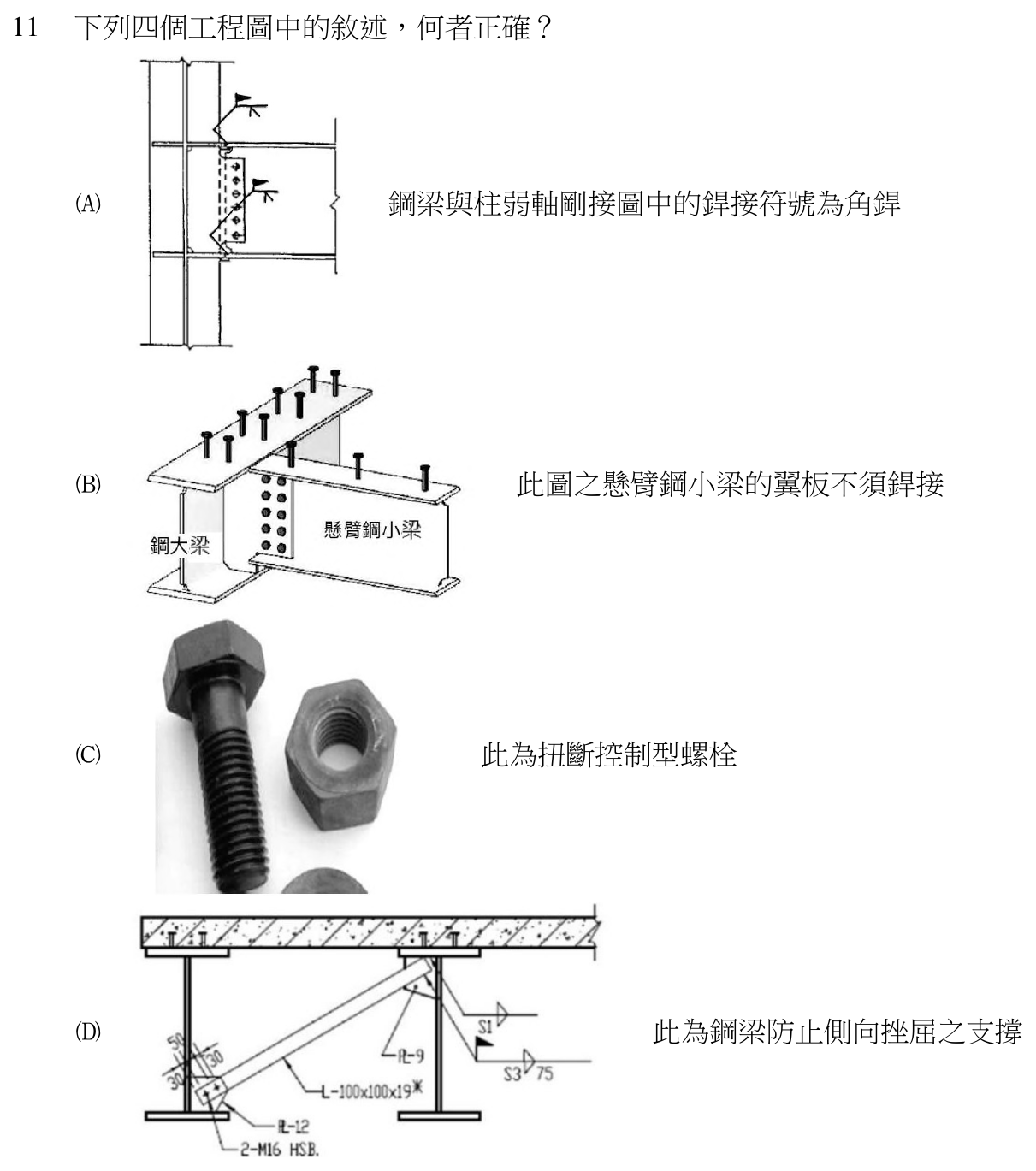

下列四個工程圖中的敘述，何者正確？

本題考點

鋼結構工程圖的判讀，包括銲接符號的種類、懸臂梁接頭如何傳遞彎矩、高強度螺栓的外觀辨識，以及鋼梁受壓翼板的側向挫屈與隅撐（防止側向挫屈之支撐）的功能。

正解理由

(D) 圖中一支角鋼斜材，一端以接合板和高強度螺栓（圖中標 HSB）固定在一側鋼梁的下翼板附近，另一端以接合板銲接到另一側鋼梁腹板的上部、靠近樓板處，形成一根斜向的支撐。鋼梁受彎時，受壓那一側的翼板行為類似一根受壓構材，若側向沒有束制，容易向側面彎出並帶動整個斷面扭轉，這就是側向扭轉挫屈。《建築技術規則建築構造編》第 533 條 要求設計壓力構材時考量局部挫屈、整體挫屈與降伏的安全性；

梁的受壓翼板正是要檢討整體挫屈的部位。上翼板已被樓板束制，但在支承附近負彎矩區，受壓的是下翼板，樓板拉不住它，因此用這種斜撐把下翼板拉回到相鄰構件上，縮短下翼板的無側撐長度，提高梁的側向挫屈強度。敘述「此為鋼梁防止側向挫屈之支撐」與圖面相符，故選 D。

逐項排除

1. (A)

   錯誤。依題圖所示，梁翼板處的銲接符號帶有現場銲接的旗號，符號本體是一條垂直短線加一條斜線的形狀，代表單邊斜開槽的開槽銲，不是角銲（填角銲）的直角三角形符號。《建築技術規則建築構造編》第 238 條 要求鋼結構的銲接符號依設計及施工規範繪製，判讀時要依符號形狀分辨銲道種類。剛接要讓梁翼板的拉壓力完整傳入柱，翼板通常採全滲透開槽銲；角銲只靠喉部斷面傳力，無法讓翼板的全斷面強度連續。正確敘述應為「圖中翼板的銲接符號為開槽銲（單邊斜開槽、現場銲接）」。

2. (B)

   錯誤。懸臂鋼小梁只有一端支承，支承處承受全梁最大的負彎矩，彎矩要靠上下翼板的一拉一壓力偶傳過去。依題圖所示，小梁腹板以接合板和螺栓接到大梁，這種腹板接合只能傳遞剪力，接近鉸接；若翼板不加以連接，支承處等於一個鉸，懸臂梁會繞著它轉動而無法成立。所以懸臂鋼小梁的上下翼板必須銲接（或以其他方式）與大梁或後方延續的梁連成一體，使彎矩得以連續。正確敘述應為「懸臂鋼小梁的翼板須連接以傳遞彎矩」。

3. (C)

   錯誤。照片中的螺栓為六角頭，搭配六角螺帽，螺紋端沒有可扭斷的梅花形尾端，是一般的高強度六角頭螺栓。扭斷控制型螺栓的外觀特徵是圓頭，螺紋末端多出一段梅花形尾端，施工時以專用板手同時夾住尾端與螺帽，鎖到設定扭力時尾端從斷頸處扭斷，以此確認預拉力已達到。正確敘述應為「此為六角頭螺栓與六角螺帽」。

4. (D)

   正確。角鋼斜材連接一側鋼梁的下翼板與另一側鋼梁上部，用途是束制鋼梁下翼板的側向位移與斷面扭轉，屬於防止側向挫屈的支撐（隅撐），與《建築技術規則建築構造編》第 533 條 對受壓部位考量整體挫屈的要求一致。
