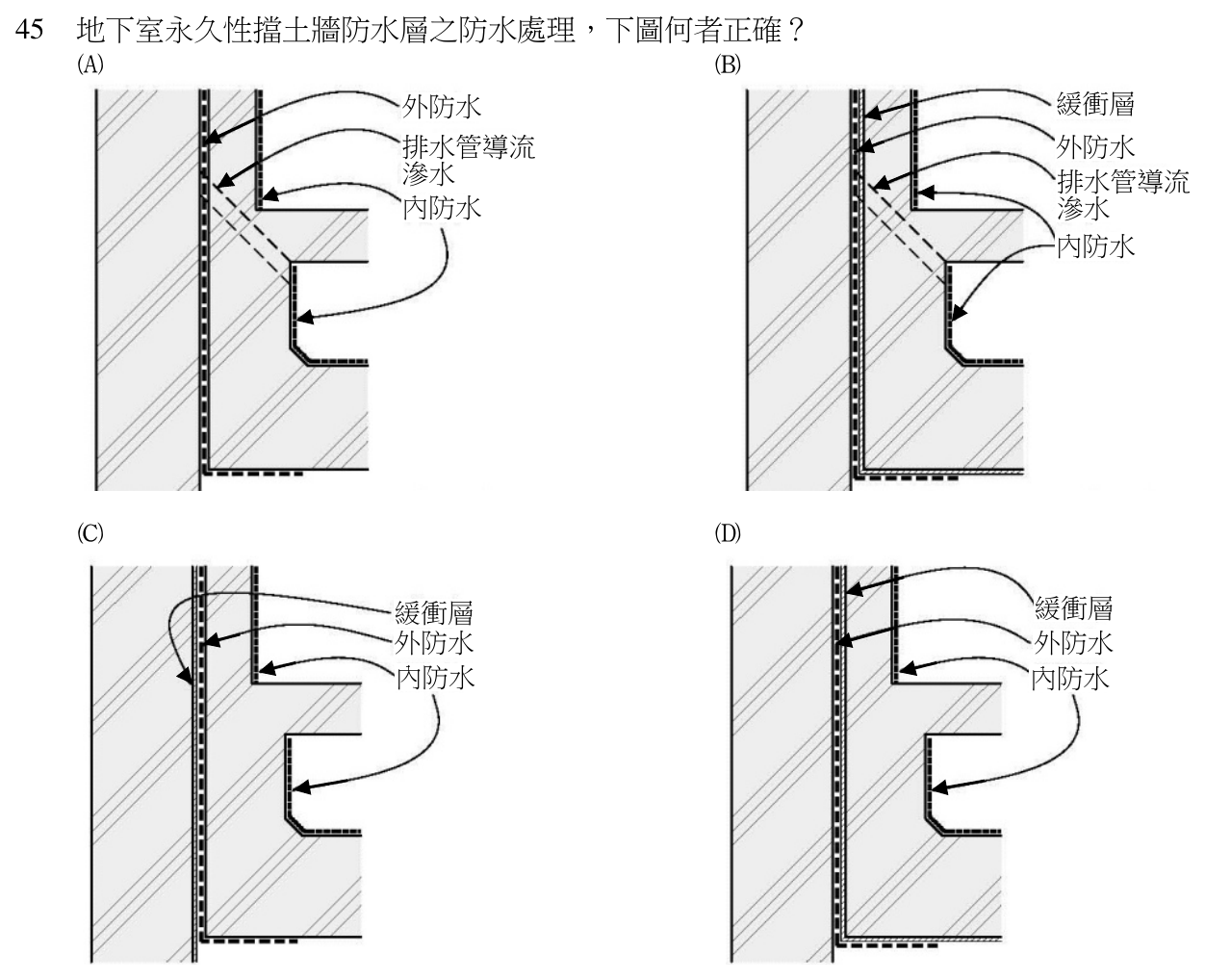

地下室永久性擋土牆防水層之防水處理，下圖何者正確？

本題考點

地下室永久性擋土牆（擋土壁與地下室結構牆之間）防水層的層序配置——緩衝層、外防水、內防水各自應位於哪一側，以及是否容許以排水管把滲水導入結構體內。

正解理由

《建築技術規則建築構造編》第 170 條之 8 要求結構牆外牆面應採取適當之防水處理；《建築物基礎構造設計規範》第 8.6 節把「擋土設施之水密性」列為擋土設施設計必須考慮的因素，並指出連續壁作為臨時擋土設施後兼作地下室永久結構牆的情形相當普遍，開挖過程中的殘餘應力及變位會影響永久構造物的品質，包括壁面整修、壁體側向擠進彎曲、張力開裂、壁面滲漏及鋼筋鏽蝕。由此可知，擋土壁本身不是可靠的止水面：壁面不平整、會殘留變位，也可能滲水。

防水層若直接貼在擋土壁上，擋土壁的變位與開裂會直接拉扯、刺破防水層。合理的層序是：緩衝層貼擋土壁，吸收擋土壁的凹凸與變位；外防水貼在地下室結構牆外側，與結構牆一體，保護真正要防水的結構體；室內面另設內防水作為另一道防線；整個系統不設任何貫穿結構牆、把水引入室內的管路。依題圖所示，(C) 緊貼擋土壁的是細線「緩衝層」，緊貼結構牆的是粗線「外防水」，室內面標有「內防水」，且沒有排水管導流，正是上述配置。故選 C。

逐項排除

1. (A)

   錯誤，有兩處不符。其一，依題圖所示，(A) 只標外防水與內防水，擋土壁與外防水之間沒有緩衝層，外防水直接承受擋土壁的凹凸與變位；其二，圖中畫有「排水管導流滲水」的虛線管路，由外防水處斜向穿過結構體通往室內側，等於在防水系統上開了一條讓水進入結構體與室內的通道，防水不連續。符合題意的做法是擋土壁側設緩衝層、外防水在結構牆外側連續包覆，且不設貫穿結構體的導流管。

2. (B)

   有兩處錯：其一，仍保留導流管貫穿結構體與內防水，把滲水引入室內，防水系統不連續；其二，緩衝層與外防水的層序與 (D) 相同——外防水直接貼在擋土壁上、緩衝層反在內側——同樣犯了層序對調的錯。符合題意的做法必須兩處同時具備：緩衝層貼擋土壁、外防水貼結構牆，且整個系統沒有穿牆導流的管路。

3. (C)

   正確。依題圖所示，緩衝層緊貼擋土壁、外防水緊貼結構牆外側、室內面另有內防水，且未設排水管導流。外防水受緩衝層隔開，不直接承受擋土壁的變位與開裂，又與結構牆一體，符合《建築技術規則建築構造編》第 170 條之 8 外牆面應採取適當防水處理的要求，也對應《建築物基礎構造設計規範》第 8.6 節所述擋土壁殘餘應力、變位與壁面滲漏的問題。

4. (D)

   錯誤。依題圖所示，(D) 雖然沒有排水管導流，但層序對調：粗線外防水直接貼在擋土壁上，細線緩衝層反而夾在外防水與結構牆之間。如此外防水會隨擋土壁的變位、開裂而受損，緩衝層也保護不到防水層，位置等於白設。改正方式是兩層對調：緩衝層貼擋土壁、外防水貼結構牆。
