水電配管穿越結構伸縮縫時，下圖那些正確？不鏽鋼配管伸縮縫蓋板吊掛螺桿伸縮接頭部甲吊掛螺桿伸縮接頭部匯流排匯流排轉換箱丁 XLPE電力電纜連接線接地端子接線盒乙吊掛螺桿伸縮縫蓋板可繞金屬導管吊掛螺桿伸縮縫蓋板戊匯流排線槽線槽丙

本題考點

水電配管、配線與匯流排跨越結構伸縮縫時，跨縫段必須能吸收縫兩側結構的相對位移，也就是「縫兩側各自固定、跨縫段可撓並留餘長」，不能以剛性管線一體貫通。

正解理由

伸縮縫把建築物切成可各自伸縮、沉陷與搖動的結構單元，縫兩側在溫度變化、不均勻沉陷與地震時會產生相對位移，方向不只沿管線軸向，也包括垂直與水平錯動。管線若剛性連續跨縫，這些位移會全部由管線承受，結果是管體拉斷或擠彎、接頭鬆脫、電纜絕緣破損、給水管漏水。《建築技術規則建築設計施工編》第 200 條對地下建築物間連接部份設置伸縮縫時，要求貫通之各管線應有足夠之強度及韌性以承受其不均勻之沈陷，原理相同：跨縫處的管線要「能動」。

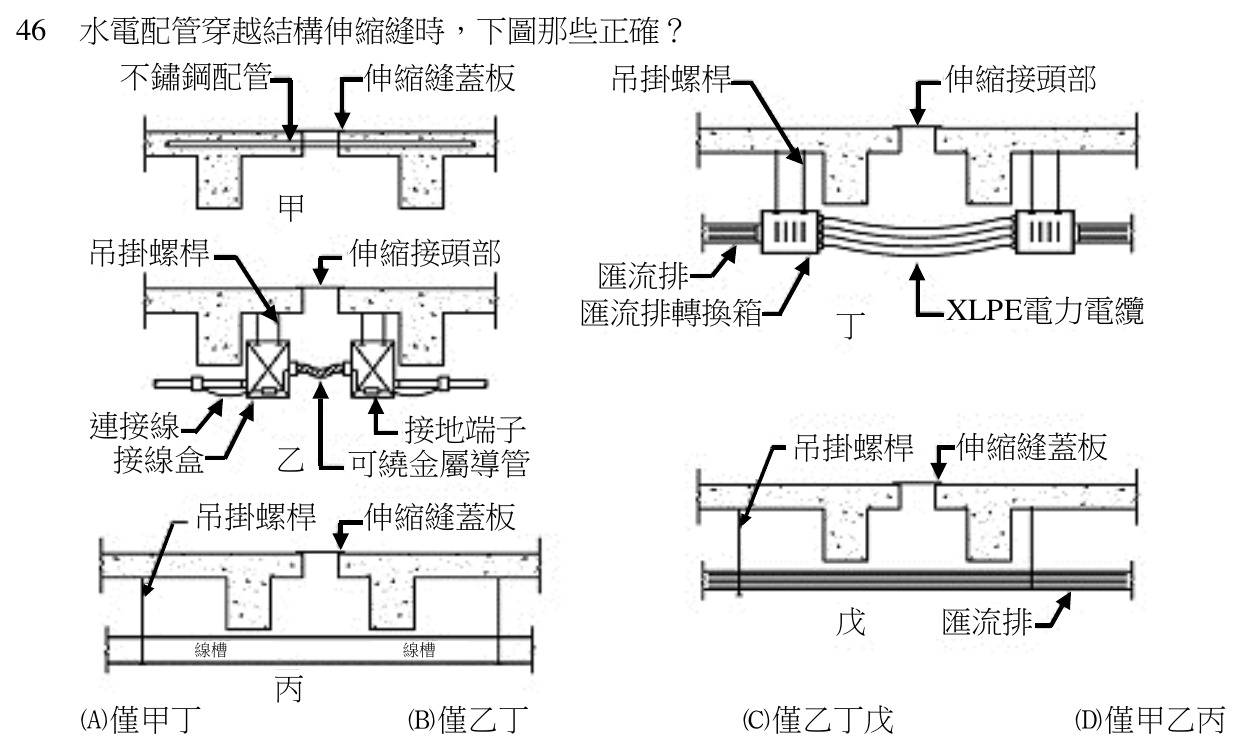

逐圖檢視：乙在伸縮接頭部兩側以吊掛螺桿各吊一只接線盒，兩盒之間以呈鬆弛彎曲的可繞金屬導管連接，並以連接線與接地端子維持跨縫的接地連續；丁在伸縮接頭部兩側以吊掛螺桿各吊一只匯流排轉換箱，把剛性的匯流排在縫兩側截斷，兩箱之間改以呈彎曲餘裕的 XLPE 電力電纜連接。兩者都是縫兩側分別固定、跨縫段可撓，可吸收相對位移。甲、丙、戊則都是以剛性的管、槽或匯流排一體跨縫。正確的是乙與丁，故選 B。

逐項排除

1. (A)

   錯誤。丁正確，但甲錯誤：依題圖所示，甲的不鏽鋼配管埋設在樓板內，連續穿過伸縮縫，縫上只覆蓋伸縮縫蓋板。配管兩端被兩側樓板混凝土握裹固定，縫一開合或錯動，管體就被拉扯剪切；不鏽鋼只是耐蝕，並不提供可撓性；伸縮縫蓋板只遮蓋縫口，不會讓管線獲得位移空間。甲要成立，跨縫段須改為可撓或可伸縮的接續構件，且管線不宜被兩側混凝土同時鎖死。

2. (B)

   正確。乙以可繞金屬導管搭配兩側接線盒跨縫，丁以 XLPE 電力電纜搭配兩側匯流排轉換箱跨縫，兩者皆為「兩側固定、中段可撓並留餘長」的做法，能吸收伸縮縫的相對位移。

3. (C)

   錯誤。乙、丁正確，但多選了戊：依題圖所示，戊的匯流排以吊掛螺桿吊在樓板下，呈一直線連續跨越伸縮縫，跨縫處未見轉換箱或可撓連接段。匯流排是剛性導體，兩側吊掛點隨各自的結構單元移動時，匯流排本體與接頭會受拉、壓或剪，與丁的差別正是丁在縫兩側截斷匯流排並改以電纜跨接。

4. (D)

   錯誤。只有乙正確，甲、丙皆錯，且漏了正確的丁。甲錯誤理由見 (A)；丙依題圖所示，線槽以吊掛螺桿吊於縫兩側樓板下，呈連續一體跨越伸縮縫，跨縫處未見可撓或伸縮的接續構件，縫兩側相對位移會直接作用在線槽與吊掛點上。丙要成立，線槽須在縫處斷開，並以可吸收位移的接續構件連接。
