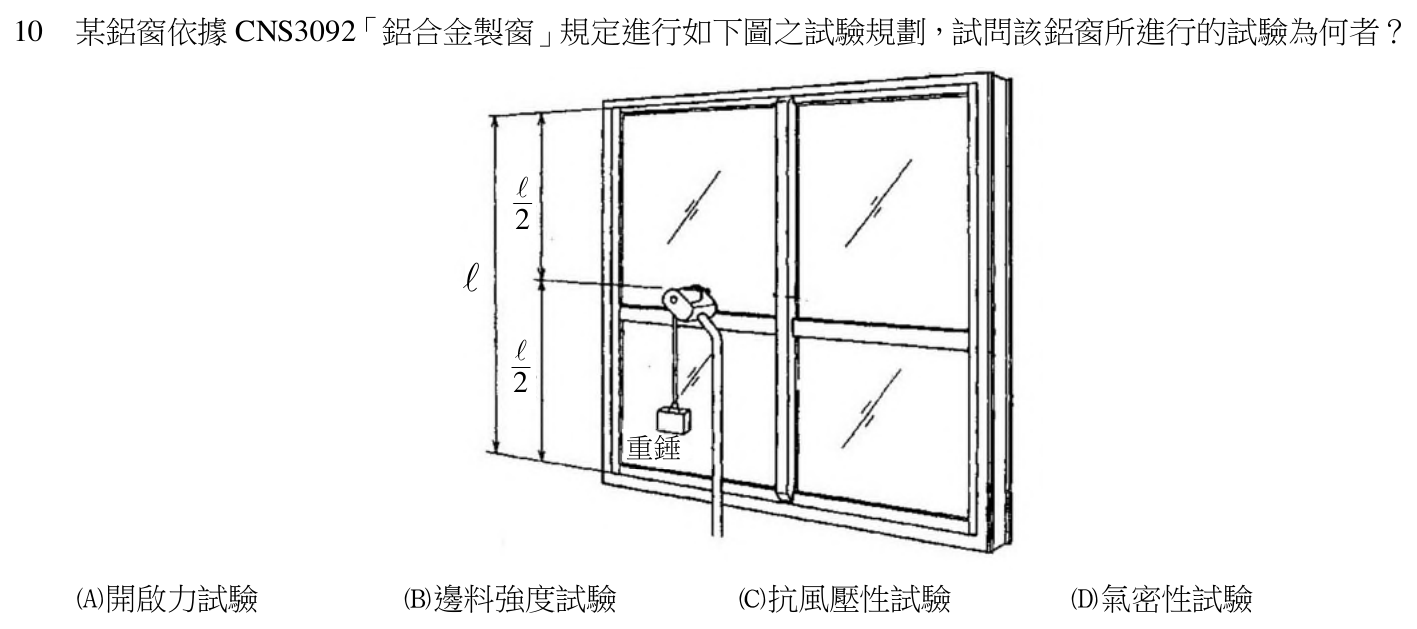

某鋁窗依據 CNS3092「鋁合金製窗」規定進行如下圖之試驗規劃，試問該鋁窗所進行的試驗為何者？ ℓ 2 ℓ ℓ 2 重錘

本題考點

CNS 3092「鋁合金製窗」各項性能試驗的試驗裝置辨識——由題圖的滑輪與重錘，判斷這是量測窗扇開關所需力量的開啟力試驗。

正解理由

依題圖所示，試驗裝置是在推拉窗窗扇的豎框上、標示為 ℓ/2 的高度處架設滑輪，繩索繞過滑輪後吊掛重錘；重錘的重力經滑輪轉向，成為沿窗扇開關方向作用的水平拉力。以重錘重量換算窗扇開始滑動時所需的力，就是窗扇的開啟力。施力點放在窗扇高度的中點，是讓拉力作用在窗扇中央、使窗扇平移而不偏斜卡住，量到的才是單純滑動所需的力量。整套裝置沒有壓力箱、沒有送風或灑水設備，也沒有對框料施加使其彎曲的載重，檢測的是「操作性能」，而不是強度、抗風壓或氣密性能。故選 A。

逐項排除

1. (A)

   開啟力試驗：檢查窗扇能否以合理的力量順暢開關，試驗方式正是用滑輪與重錘對窗扇施加開關方向的水平力，與題圖配置相符，符合題意。

2. (B)

   邊料強度試驗：檢討的是窗框或窗扇邊料構材本身承受外力時的強度與變形，判讀重點是構材是否產生過大變形或損壞，施力要讓邊料受彎。題圖的力量沿窗扇滑動方向作用，窗扇可以自由平移，邊料不會因此受彎，量到的是滑動所需的力，所以不是邊料強度試驗。

3. (C)

   抗風壓性試驗：須把整樘窗裝在壓力箱上，對窗面施加正、負方向的壓力差，觀察框料與玻璃的撓曲、破損或脫落。它的載重是垂直於窗面的分布壓力，不是作用在一點、沿窗面方向的水平拉力；題圖沒有壓力箱，所以不是抗風壓性試驗。

4. (D)

   氣密性試驗：同樣在壓力箱上製造室內外壓力差，量測從窗扇縫隙通過的空氣量，判讀的是「漏氣量」而不是「力量」。題圖的滑輪重錘裝置無法量測空氣流量，所以不是氣密性試驗。
