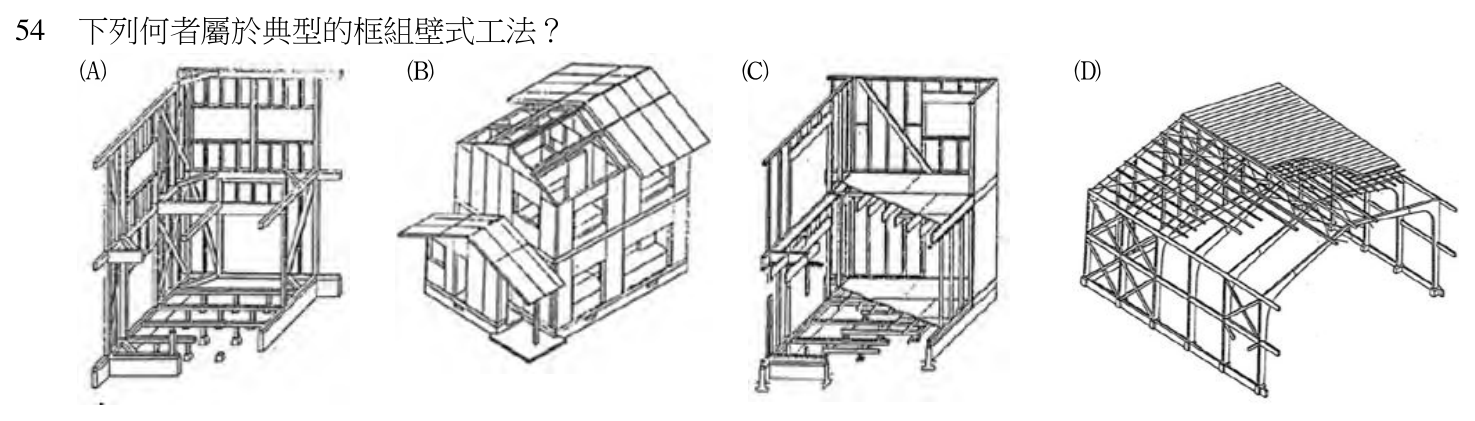

下列何者屬於典型的框組壁式工法？

本題考點

辨識木構造幾種典型工法系統的外觀差異，特別是框組壁式工法（2×4 工法）與軸組構架工法、木質板式預鑄工法、大斷面集成材構架之間的區分。

正解理由

框組壁式工法以斷面規格化的製材作為間柱，按固定間距密排，配合上下橫木組成牆骨架，再釘覆結構用板材形成承重牆版；樓板則以格柵密排後鋪板，形成每一層的施工平台。《木構造建築物設計及施工技術規範》第 9.3.4 節以規格化的間柱斷面與間柱中心距界定框組壁式系統的壁體骨架，同規範第 7.2.3 節也把框組壁工法結構用製材列為專用材料，可見此工法的核心是「規格材密排間柱＋板材」組成的牆版。

依題圖所示，圖 (C) 下層牆以密排間柱立於地檻之上，樓板格柵密排擱置於下層牆頂，上層牆再立於樓板平台之上，牆體由間柱、上下橫木與板材構成，正是平台式框組壁工法的典型構成，故選 C。

逐項排除

1. (A)

   錯誤。依題圖所示，圖 A 以少數通柱、胴差與梁為主骨架，梁端穿出柱外、各開間以筋交斜撐、樓板轉角有火打，牆體只是柱梁之間填入間柱，不是以密排間柱加板材承重的牆版，故為軸組構架工法。要屬於框組壁式，承重必須轉由密排間柱與釘覆板材組成的牆版承擔，而不是由粗柱、梁與斜撐構成的線材骨架承擔。

2. (B)

   錯誤。依題圖所示，圖 B 的牆面與屋面是一片片已組裝成形的板塊，在現場吊裝拼合，屬於木質板式（預鑄板式）工法。它與框組壁式同樣以板狀構件承重，差別在製作方式：框組壁式是在現場以規格材逐支立間柱、上下橫木再釘覆板材組成牆版；預鑄板式則是在工廠先把骨架與面材做成完整板塊，現場只做拼裝與接合。圖 B 呈現的是板塊拼裝，看不到現場框組的間柱骨架。

3. (C)

   正確。依題圖所示，圖 C 的牆骨架由密排間柱與上下橫木構成，樓板格柵密排擱在下層牆頂，上層牆立於樓板之上，每一層都以樓板作為施工平台向上立牆，符合《木構造建築物設計及施工技術規範》第 9.3.4 節所稱框組壁式系統以間柱密排構成壁體的構成方式，屬平台式框組壁工法。

4. (D)

   錯誤。依題圖所示，圖 D 以大斷面的拱形門形構架為主體，構架之間以桁條與斜撐連結，屋面鋪於桁條之上，屬於大斷面集成材梁柱構架。其承重由少數大斷面構材負擔，構架間距大，牆體不參與主要承重，與框組壁式「密排細斷面間柱＋板材共同承重」的原理正好相反；要成為框組壁式，主體必須改為由密排間柱與板材構成的承重牆版。
