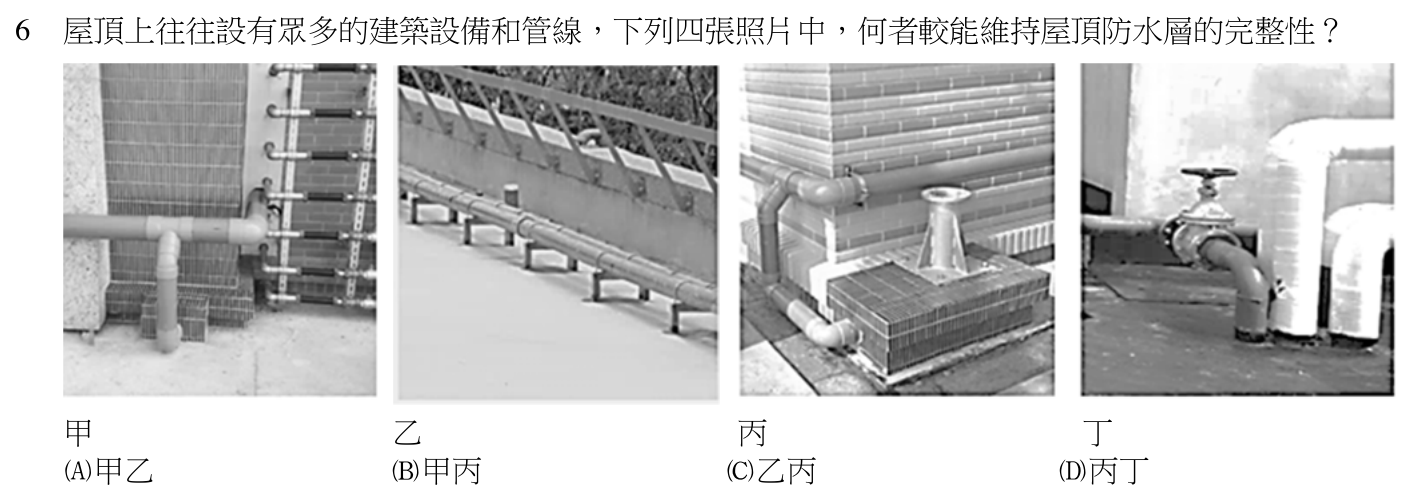

屋頂上往往設有眾多的建築設備和管線，下列四張照片中，何者較能維持屋頂防水層的完整性？甲乙丙丁

本題考點

屋頂設備與管線的配置方式對防水層完整性的影響。防水層最怕被「貫穿」與「在屋面上直接固定」，判斷重點是管線、支架與設備是否在屋面平面上打孔或壓在防水層上，還是改由牆面支撐、或在高出屋面的墩座上收頭。

正解理由

屋頂防水層是一整片連續的膜，任何一個貫穿點或固定點都要另做收邊與補強，而且越貼近屋面、越容易積水的位置，漏水風險越高。依題圖所示，甲的水平管沿牆面配置，管線以牆面上的支架固定，垂直管向下落在一個以磚砌成的小墩座上，屋面本身沒有被管線直接貫穿；丙的管線由牆面下來，進入一個高出屋面、外貼面磚的墩座，排氣管從墩座頂面伸出，貫穿點被墊高在墩座上，屋面防水層只需沿墩座立面上翻收頭，雨水不會直接積在貫穿點周圍。

這兩種做法都把貫穿或落地點從屋面平面移開，較能維持防水層連續。乙與丁則是支架或管線直接落在屋面平面上，防水層被壓住或被貫穿。答案為甲丙，故選 B。

逐項排除

1. (A)

   不符合。甲的做法可以維持防水層完整，但乙不行：依題圖所示，乙沿女兒牆的管線架在一排小支架上，支架座一個個直接落在屋面上。支架若以錨栓固定，每一支都要鑽穿防水層；即使只是擱置，也會在防水層上形成集中壓力與磨損點，而且管線底下的屋面難以檢查與重做防水。要符合題意，需把乙換成丙。

2. (B)

   符合，為本題答案。甲的管線由牆面支撐、垂直管落在磚砌墩座上，丙的貫穿點設在高出屋面的墩座頂面，兩者都避免在屋面平面上直接貫穿或固定，防水層可以保持連續。

3. (C)

   不符合。丙的墩座做法正確，但乙的支架直接落在屋面上，問題同 (A) 所述；要符合題意，需把乙換成甲。

4. (D)

   不符合。丙正確，但丁不行：依題圖所示，丁的閥門管線與另一支包覆保溫的管線都直接向下進入屋面，貫穿點就在屋面平面上，四周是最容易積水的位置，只能靠管周的收邊材料止水，一旦收邊老化或管線震動，就會沿管壁滲漏。要符合題意，需把丁換成甲。
