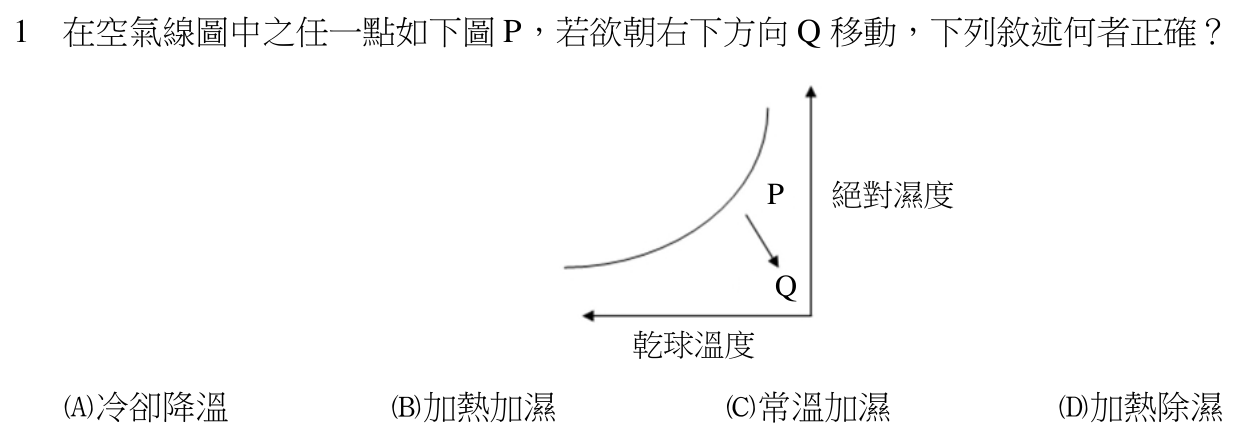

在空氣線圖中之任一點如下圖 P，若欲朝右下方向 Q 移動，下列敘述何者正確？ P 絕對濕度 Q 乾球溫度

本題考點

空氣線圖（濕空氣線圖）的座標判讀——橫軸為乾球溫度、縱軸為絕對濕度，狀態點往哪個方向移動，就代表空氣經過哪一種處理過程。

正解理由

先把座標方向讀定。題圖縱軸「絕對濕度」畫在右側，箭頭朝上，代表越往上空氣所含的水蒸氣量越多。橫軸「乾球溫度」的箭頭畫在左端；判讀時依空氣線圖的通用約定，並配合圖中飽和曲線越往右側越陡升的形狀，以乾球溫度往右增加來讀。飽和曲線陡升的一側就是高溫側，因為溫度越高，空氣所能容納的水蒸氣量增加得越快；圖中曲線往右側急遽上揚，正對應乾球溫度往右升高。若反過來把溫度讀成往左增加，P→Q 就會變成溫度下降、濕度下降的冷卻除濕，四個選項沒有一個對應這種變化，可見這個讀法不成立。

座標確定後，P 往右下方移到 Q 可拆成兩個分量：往右，乾球溫度升高，是「加熱」；往下，絕對濕度降低，是「除濕」。兩者同時發生，就是加熱除濕。故選 D。

逐項排除

1. (A)

   錯誤。「冷卻降溫」若是單純的顯熱冷卻，空氣中水蒸氣量不變，狀態點應沿水平方向往左移；P→Q 的水平分量是往右（溫度升高），方向相反，而且還有往下的分量（濕度降低），選項也沒有反映。溫度與濕度兩個分量都對不上；要對應往左水平移動，才是冷卻降溫。

2. (B)

   錯誤。「加熱加濕」的溫度分量往右，這一半與 P→Q 相同；但加濕代表絕對濕度增加，狀態點應往上，也就是往右上方移動。P→Q 是往下，濕度是降低而非增加，錯在濕度方向；把「加濕」改成「除濕」才與往右下方的移動相符。

3. (C)

   錯誤。「常溫加濕」是乾球溫度大致不變、只增加水蒸氣量，狀態點應沿垂直方向往上移。P→Q 有往右的分量，溫度並非不變；又是往下，濕度是降低。溫度與濕度兩個要件都不符；往上垂直移動才對應常溫加濕。

4. (D)

   正確。往右代表乾球溫度升高（加熱），往下代表絕對濕度降低（除濕），P→Q 往右下方移動正是加熱除濕。

記憶點
