下圖為外牆石材乾掛工法常見作法的縱剖面圖，以下敘述何者錯誤？

本題考點

外牆石材乾掛工法的金屬扣件系統——固定在結構體上的角鐵①、連接石材的連接片②、石材間的接縫③與插入石材的插銷④，各自的功能、調整方向與材質要求。題幹問的是「錯誤」的敘述。

正解理由

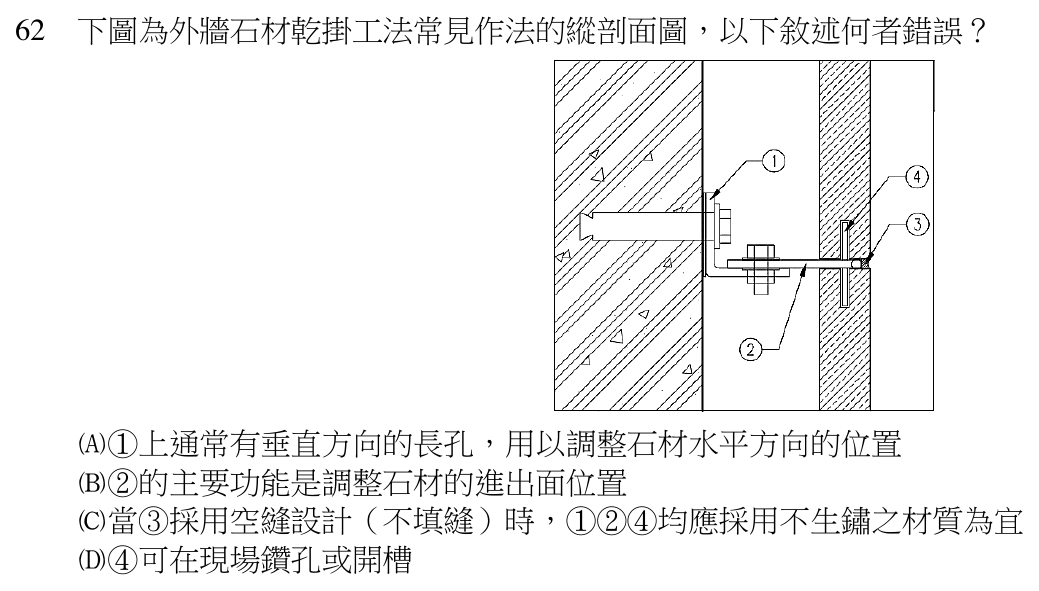

依題圖所示，①是以錨栓固定在混凝土牆面上的角形扣件，②是以螺栓鎖在①水平肢上、向外伸向石材的連接片，④是穿過②端部、插入上下石材孔槽的插銷，③則是石材之間的接縫。乾掛扣件的長孔方向決定可調整的方向：長孔沿哪個方向開，螺栓就能沿那個方向滑動定位。①貼在牆面的立肢若開垂直方向的長孔，螺栓可以上下移動，調整的是石材的高低（垂直方向）位置，而不是水平方向位置。選項 A 把長孔方向與調整方向的對應弄反了，是錯誤敘述。故選 A。

逐項排除

1. (A)

   錯誤。錯在長孔方向與調整方向的對應：垂直長孔讓①可沿牆面上下滑動，調整的是石材的垂直（高程）位置；要調整石材沿牆面的左右（水平）位置，長孔須開成水平方向。正確的敘述應為「①上通常有垂直方向的長孔，用以調整石材垂直方向的位置」。

2. (B)

   正確。依題圖所示，②由①的水平肢向外伸出到石材，與①以螺栓鎖接；連接片在垂直於牆面的方向上開設長孔，螺栓鬆開後②可前後滑動，藉此調整石材離結構牆面的距離，也就是石材的進出面位置，讓整片石材外牆的表面對齊成同一平面。

3. (C)

   正確。空縫設計是指③不打填縫材、保持開放，雨水與濕氣會經由接縫進入石材背面的空腔，直接接觸扣件。①②④若使用一般鋼材，長期潮濕會生鏽，造成強度折減、體積膨脹而撐裂石材，鏽水也會從接縫流出污染石材表面；因此空縫設計時，扣件系統以採用不生鏽的材質為宜。

4. (D)

   正確。④是插入石材孔槽的插銷，石材上供④插入的孔或槽，可以在加工廠預先加工，也可以在現場依實際安裝位置鑽孔或開槽，以配合現場尺寸誤差的調整。敘述所稱「可在現場鑽孔或開槽」成立。
