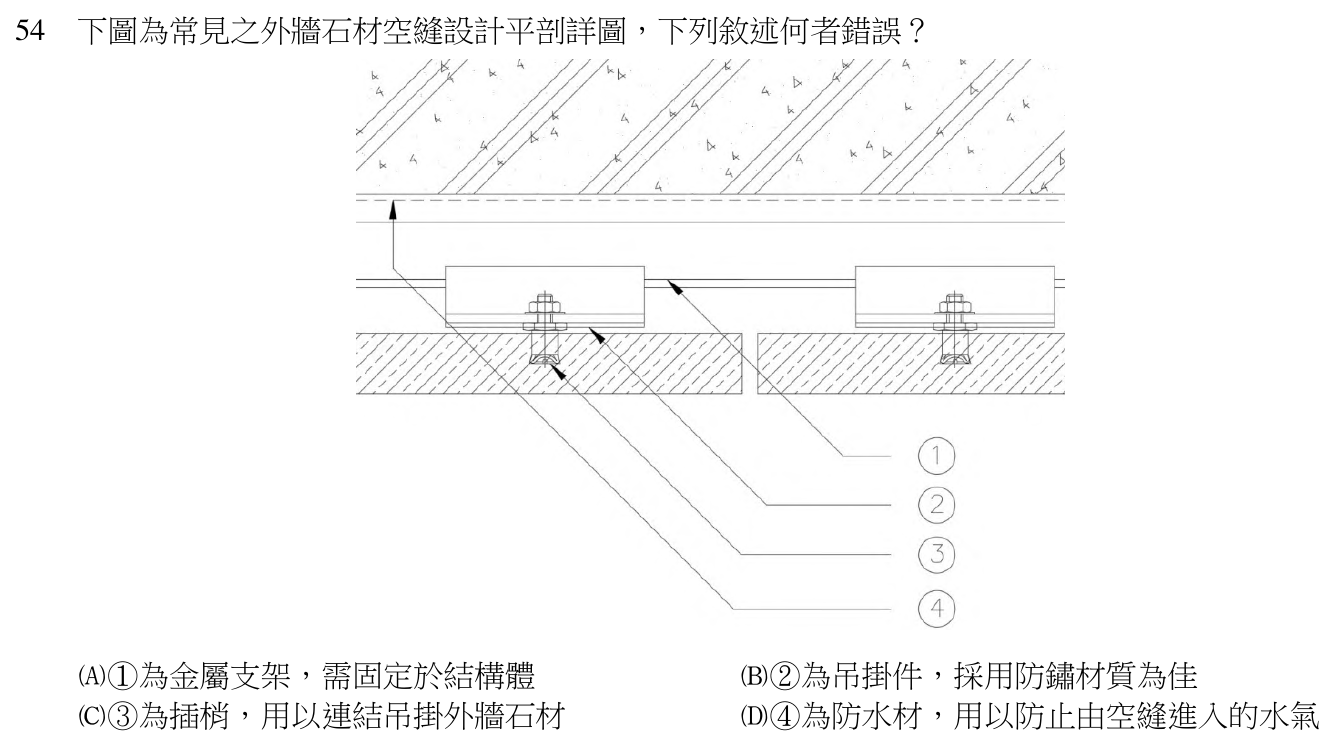

下圖為常見之外牆石材空縫設計平剖詳圖，下列敘述何者錯誤？

本題考點

外牆石材乾式吊掛「空縫」做法的構件辨識——金屬支架、吊掛件、石材背面的固定件與結構體表面防水層各自的位置與功能，並分辨「背栓」與「插梢」這兩種石材固定方式。

正解理由

依題圖所示，③位於石材背面、埋入石材厚度之內，末端呈擴大的形狀，上方以螺桿與螺帽鎖在吊掛件②上。這是由石材背面鑽孔、孔底擴孔後植入的「背栓」（擴底式錨栓），靠孔底擴大部分與石材之間的機械互鎖，把石材的自重、風壓與地震力傳給吊掛件。「插梢」則是插入石材上下端面（板厚方向的側邊）預鑽孔內的金屬銷，石材靠端面孔洞套在掛件的插梢上，固定點在板緣而不在背面。選項(C)把③稱為插梢，構件名稱與固定機制都不對，是錯誤的敘述，而題目問的正是何者錯誤。故選 C。

逐項排除

1. (A)

   正確。依題圖所示，①是沿牆面水平連續、跨接各組吊掛件的金屬支架（橫料）。石材面板本身不承擔結構載重，它的自重、風壓與地震力要經由吊掛件傳到支架，再由支架經錨定傳入結構體，所以支架必須固定於結構體。依《建築技術規則建築構造編》第 45 條之 1 第 1 項，永久性非結構構材與附件也要計算設計地震力，同編第 45 條之 1 第 2 項並指出附件包括錨定裝置及所需之支撐；支架與其錨定正是這條傳力路徑中的一環。

2. (B)

   正確。②是夾在支架與石材之間、以螺栓鎖固並可調整位置的吊掛件。空縫做法的板縫不封填，雨水與水氣會進入石材背後的空腔，吊掛件長期處在潮濕環境；一旦鏽蝕，斷面減損會使承載力下降，鏽水還會沿板縫流出而污染石材表面，所以採用不鏽鋼等防鏽材質為佳。

3. (C)

   錯誤。錯在構件名稱與固定方式兩處：③是埋在石材背面的背栓，不是插梢；它靠孔底擴大的機械互鎖抓住石材，不是靠插入板緣孔洞的銷承托。要寫成正確敘述，應改為「③為背栓（擴底式錨栓），由石材背面植入，用以連結吊掛件與外牆石材」。題圖中③的位置（背面）與形狀（末端擴大）都不屬於插梢做法。

4. (D)

   正確。依題圖所示，④指向結構體表面以虛線表示的一道層次，即塗佈在牆面上的防水層。空縫做法刻意讓板縫開放，雨水會穿過板縫進入空腔，石材面只擋掉大部分的雨水；真正的最後一道防線是結構體表面的防水材，用來阻止從空縫進入的水分再往室內滲透。
