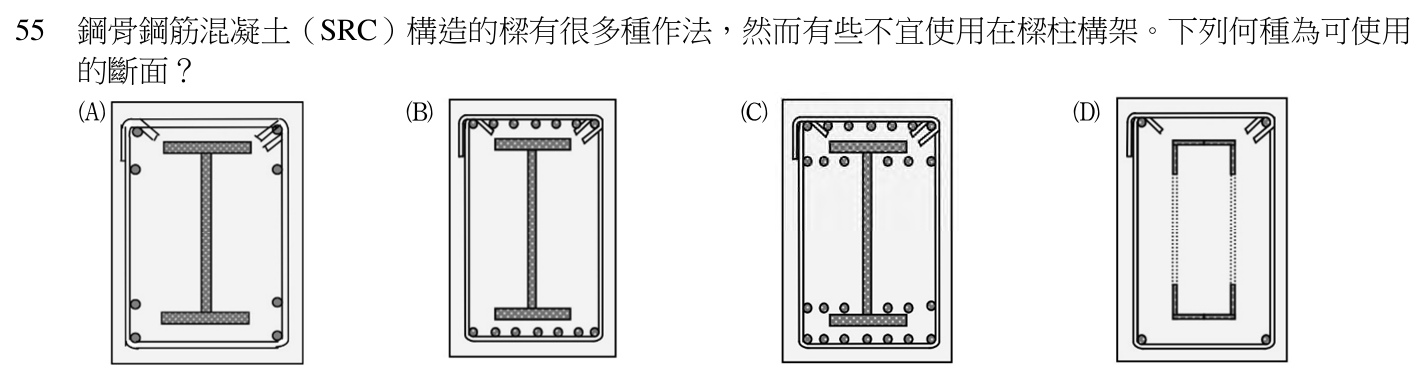

鋼骨鋼筋混凝土（SRC）構造的樑有很多種作法，然而有些不宜使用在樑柱構架。下列何種為可使用的斷面？

本題考點

鋼骨鋼筋混凝土（SRC）梁的斷面配置——梁主筋要能在梁柱接頭通過柱內的鋼骨，鋼骨本身也要能與外包混凝土確實合成，這樣的斷面才適合用在梁柱構架。

正解理由

SRC梁柱構架最難處理的地方在接頭：柱內有鋼骨，梁的主筋進入接頭時，凡是落在柱鋼骨翼板寬度範圍內的鋼筋都會被擋住，只能在柱鋼骨上開孔穿越，或截斷後銲接在柱鋼骨上；前者削弱柱的鋼骨斷面，後者的施工與品質都難以控制。所以可用的SRC梁斷面，是讓梁的抗彎主要由鋼骨承擔，主筋只配置在斷面角隅與兩側、能從柱鋼骨外側繞過的位置。依題圖所示，(A)為實腹H型鋼骨外包混凝土，主筋只排在斷面角隅與兩側，上下翼板外側沒有橫跨全寬的成排主筋，外圍以帶耐震彎鉤的閉合箍筋圍束，正是這種配置。

《建築技術規則建築構造編》第 508 條明定柱採包覆型鋼骨鋼筋混凝土設計時，相接之梁得採用包覆型鋼骨鋼筋混凝土梁，(A)即屬此類可與柱構成構架的梁。故選 A。

逐項排除

1. (A)

   符合題目所問。主筋位於角隅與兩側，進入梁柱接頭時可以從柱鋼骨外側通過，不必在柱鋼骨上開孔；鋼骨為連續實腹的H型，與外包混凝土及閉合箍筋共同作用，抗彎主要由鋼骨提供。

2. (B)

   不符合題目所問。依題圖所示，上下翼板外側各排了一整排橫跨斷面全寬的主筋。位在中段的那些主筋進入梁柱接頭時會撞上柱鋼骨，必須在柱鋼骨上開孔，或在接頭處截斷後銲接，削弱柱鋼骨並增加施工困難，因此不宜用在梁柱構架。要成為可用的斷面，主筋應減量並集中到角隅與兩側，讓鋼骨承擔主要彎矩。

3. (C)

   不符合題目所問。依題圖所示，上下各配置兩層密排主筋，翼板與主筋之間只留下很窄的空隙。它有兩個問題：第一，與(B)相同的接頭穿越衝突，而且需要穿越的鋼筋更多；第二，鋼筋過密會阻礙混凝土流進翼板與鋼筋之間，容易產生蜂窩或包覆不實，使鋼骨與混凝土的合成作用以及混凝土對鋼骨的保護都打折扣。兩點都要排除：主筋移到角隅與兩側，翼板周圍保留讓混凝土充填的空間。

4. (D)

   不符合題目所問。依題圖所示，鋼骨不是實腹H型，而是由上下實線鋼板與側邊中段以虛線表示的部分組成的箱形組合斷面，側邊中段並非連續實腹的鋼板。這種封閉且側邊非實腹的鋼骨，內部的混凝土難以充填、搗實，也無法檢查；側邊能傳遞多少剪力不明確，與混凝土的合成作用難以掌握。用於梁柱構架的SRC梁，鋼骨宜採連續實腹的斷面。
