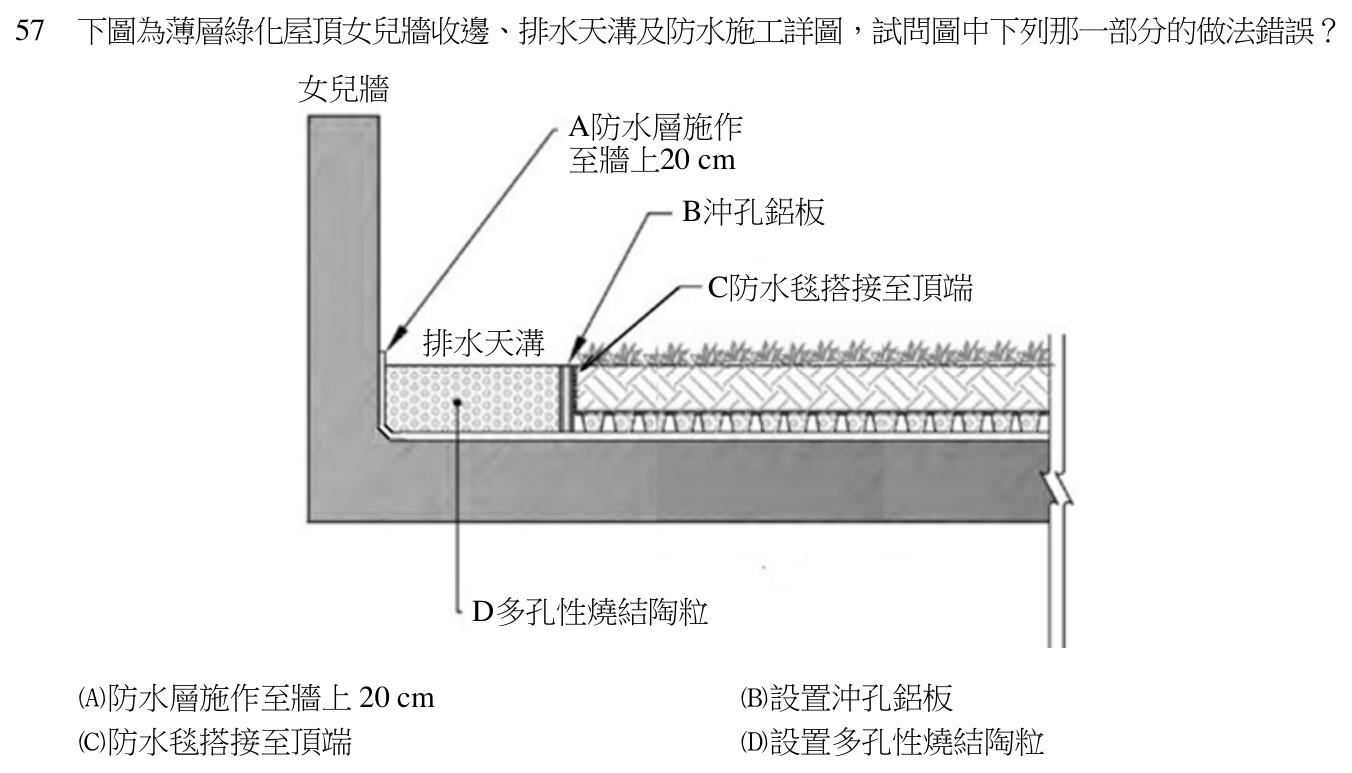

下圖為薄層綠化屋頂女兒牆收邊、排水天溝及防水施工詳圖，試問圖中下列那一部分的做法錯誤？女兒牆 A防水層施作至牆上20 cm B沖孔鋁板 C防水毯搭接至頂端排水天溝 D多孔性燒結陶粒

本題考點

薄層綠化屋頂在女兒牆邊的收邊構造，要分清楚「哪一層負責擋水」（防水層）與「哪一層負責讓水通過、把土留住」（過濾與排水層），並判斷圖中各標示的材料是否放在對的功能位置。

正解理由

綠化屋頂的水路是：雨水與澆灌水先滲過植栽土層，再經土層下方的排水層與側邊的分隔構件，橫向流進女兒牆邊的排水天溝，最後由落水頭排出；真正擋水、保護樓板的是鋪在結構樓板上、並沿女兒牆立起的防水層。依題圖所示，植栽區與排水天溝之間以沖孔鋁板分隔，而標示 C 的「防水毯」被搭接到這道分隔面的頂端。分隔面的功能是「透水、擋土」，此處應配置的是可透水的過濾不織布（濾布），讓水通過而把土壤細粒留在植栽側；

若在這裡改用不透水的防水毯並一路搭到頂端，等於在植栽區與天溝之間築起一道不透水的牆，土層內的水無法橫向排進天溝，只能積在植栽層內，造成根部浸水缺氧、植栽腐爛，積水也使屋頂載重增加，並讓水長時間滯留在防水層上方。因此 C 的做法與排水路徑的功能要求相反，是圖中錯誤的部分，故選 C。

逐項排除

1. (A)

   防水層施作至牆上 20 cm：敘述正確。屋頂平面與女兒牆交接的陰角是漏水最常發生的位置，防水層不能只鋪在樓板面上就收頭，必須沿女兒牆立起一段高度，使收頭位置高於天溝內填充物與可能的積水面，水才不會從收頭處滲入防水層背後。依題圖所示，防水層在陰角處轉折後沿牆面上翻，並收在排水天溝填料面之上，符合「立起收頭高於積水面」的構造原則。

2. (B)

   設置沖孔鋁板：敘述正確。沖孔鋁板立在植栽區與排水天溝之間，作為擋土分隔板：板身把植栽土層擋在一側，避免土壤崩落填塞天溝；板上的孔洞讓植栽層排出的水可以橫向穿過進入天溝。鋁材耐候、耐腐蝕且重量輕，適合長期處在潮濕環境並減輕屋頂載重。這個構件同時滿足「擋土」與「透水」兩個要求，做法正確。

3. (C)

   防水毯搭接至頂端：敘述錯誤，為本題答案。錯誤不只一處：其一，材料錯，植栽區與天溝之間需要的是透水的過濾層，不是不透水的防水毯；其二，位置與範圍錯，把不透水材料一路搭接到分隔面頂端，會整面封住沖孔鋁板的孔洞，使 (B) 的透水功能完全失效；其三，效果錯，水路被切斷後植栽層積水，反而增加防水層長期浸水的負擔。改成正確做法應是：在沖孔鋁板的植栽側包覆過濾不織布，讓水能穿過、土壤細粒被攔下；防水功能則交給樓板面與女兒牆立起的防水層負擔。

4. (D)

   設置多孔性燒結陶粒：敘述正確。排水天溝內填置多孔性燒結陶粒，顆粒之間的孔隙大，水可以在其中快速流動到落水頭，同時顆粒能壓住並保護下方的防水層，避免防水層外露受日照與踩踏損傷；燒結陶粒質輕，不會明顯增加屋頂載重，也不像土壤那樣會被水帶走而淤塞天溝。依題圖所示，天溝範圍內填滿陶粒、表面不種植，符合「天溝保持通透、利於排水」的配置。
