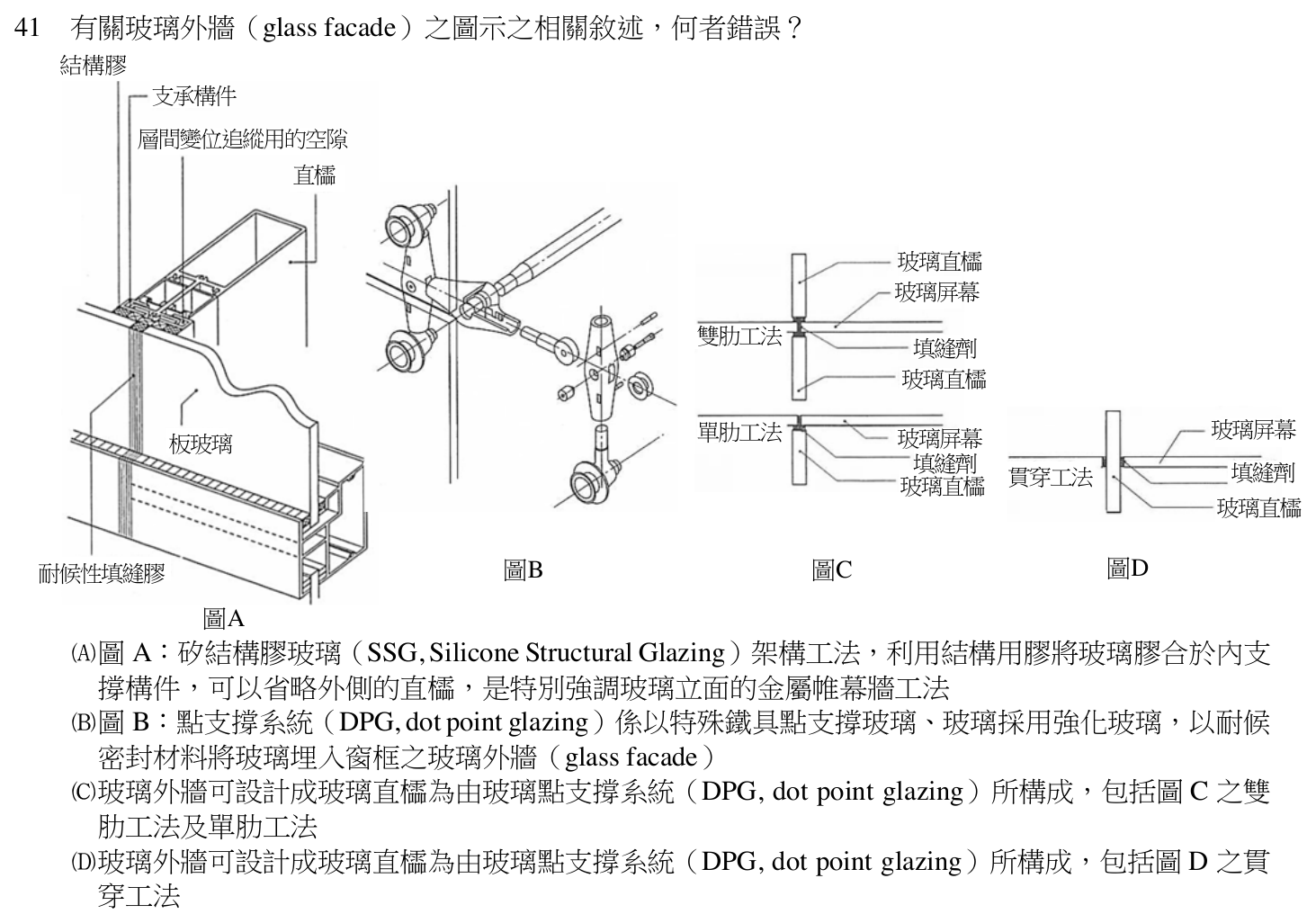

有關玻璃外牆（glass facade）之圖示之相關敘述，何者錯誤？結構膠支承構件層間變位追縱用的空隙直櫺玻璃直櫺玻璃屏幕雙肋工法填縫劑玻璃直櫺單肋工法玻璃屏幕玻璃屏幕板玻璃填縫劑填縫劑玻璃直櫺貫穿工法玻璃直櫺耐候性填縫膠圖B 圖C 圖D 圖A

本題考點

辨識玻璃外牆的四種常見構法圖示，包括矽結構膠玻璃（SSG）架構工法、點支撐系統（DPG）、玻璃直櫺的雙肋與單肋工法，以及玻璃直櫺的貫穿工法，並判斷各選項對構法名稱、支承方式與玻璃固定方式的描述是否與圖示相符。

正解理由

先看各圖實際畫了什麼。圖 A 標有「結構膠」「支承構件」「層間變位追縱用的空隙」「直櫺」「板玻璃」「耐候性填縫膠」，板玻璃是以結構膠黏結在室內側的支承構件上，室外側沒有畫出壓條或外露的直櫺，這正是 SSG 架構工法，選項 (A) 的描述與圖相符。圖 B 畫的是爪件與拉桿一類的金屬點支承五金，玻璃靠這些點狀五金固定，圖中沒有任何窗框，選項 (B) 卻說「將玻璃埋入窗框」，與點支撐系統「無框、以點承載」的本質相反。

圖 C 與圖 D 畫的都是「玻璃直櫺」與「玻璃屏幕」以「填縫劑」接合的斷面，支承玻璃屏幕的是垂直於屏幕的玻璃直櫺（玻璃肋），圖中沒有點支承五金，屬於玻璃直櫺（玻璃肋）工法，選項 (C)(D) 把它說成「由點支撐系統所構成」，與圖示的構法不符。考選部公告本題答 B 或 C 或 D 或 BC 或 BD 或 CD 或 BCD 者均給分。故選 B 或 C 或 D。

逐項排除

1. (A)

   敘述正確。SSG 工法的要件有三：玻璃以結構用矽膠黏結於室內側支承構件、室外側不需壓條或外露直櫺、外觀呈現連續的玻璃面。圖 A 的結構膠位於板玻璃與支承構件之間，外側只見耐候性填縫膠封住玻璃接縫，三個要件都看得到。它仍以金屬直櫺為骨架，所以歸類為金屬帷幕牆的一種；帷幕牆依《建築技術規則建築設計施工編》第 1 條是構架構造建築物之外牆，除承載本身重量及其所受之地震、風力外，不再承載或傳導其他載重之牆壁，圖 A 的玻璃與直櫺正是這種不承重的外牆。

2. (B)

   敘述錯誤。前半段「以特殊鐵具點支撐玻璃、玻璃採用強化玻璃」符合點支撐系統的構造原理：玻璃要鑽孔裝設點支承五金，孔緣應力集中，所以需用強化處理過的玻璃。錯在後半段「以耐候密封材料將玻璃埋入窗框」：點支撐系統的特色就是不用窗框，玻璃由點狀五金承載並把力傳到後方的拉桿、桁架或玻璃肋，玻璃與玻璃之間的接縫才以耐候密封材料填封。把玻璃四周嵌入窗框再以密封材料封邊，是一般框式（四邊支承）玻璃窗或帷幕牆的做法。要改成正確敘述，應寫成「以點支承五金固定玻璃、玻璃間接縫以耐候密封材料填封、不設窗框」。

3. (C)

   敘述錯誤。圖 C 的「雙肋工法」是玻璃屏幕內外兩側都有玻璃直櫺，「單肋工法」是只有一側有玻璃直櫺，兩者都是玻璃直櫺與玻璃屏幕以填縫劑接合，由垂直於屏幕的玻璃直櫺抵抗風壓。圖中沒有畫出點支承五金，玻璃直櫺本身也不是由點支撐系統構成。正確的說法是：雙肋工法與單肋工法屬於以玻璃直櫺（玻璃肋）支承玻璃屏幕的玻璃肋工法。

4. (D)

   敘述錯誤。圖 D 的「貫穿工法」是玻璃直櫺穿過兩片玻璃屏幕之間的接縫，屏幕從兩側抵接玻璃直櫺，再以填縫劑封住接縫；它和圖 C 一樣靠玻璃直櫺承受屏幕傳來的風壓，圖中同樣沒有點支承五金。說它「由點支撐系統所構成」不符，正確應歸為玻璃直櫺（玻璃肋）工法中的貫穿工法。
