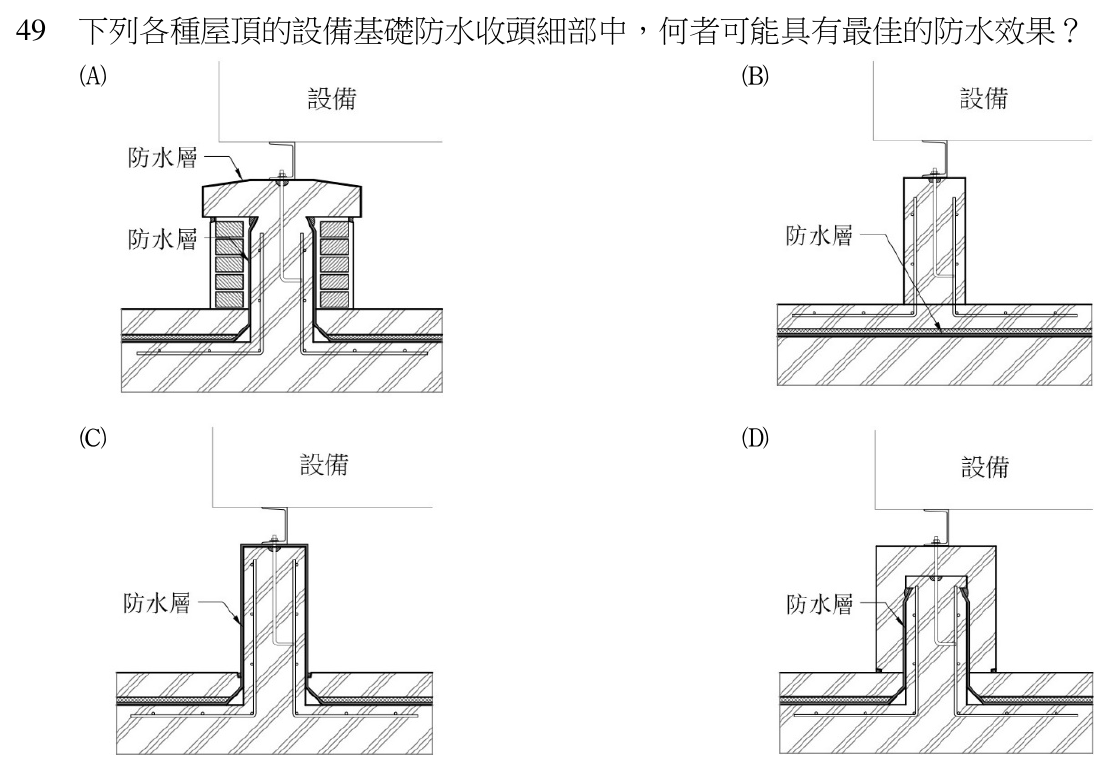

下列各種屋頂的設備基礎防水收頭細部中，何者可能具有最佳的防水效果？

本題考點

屋頂設備基礎（設備墩座）與屋面防水層的收頭構造，判斷重點是防水層是否連續、有沒有被錨栓穿破、收頭端部是否暴露在雨水與日照下。

正解理由

考選部公告本題答 A 或答 B 者均給分。先看四張詳圖共同的條件：設備以錨栓固定在墩座頂部，屋面防水層鋪在結構樓板與保護層之間。防水效果好壞取決於三件事：一是防水層能否不中斷地延續；二是防水層有沒有被錨栓或構件穿過；三是防水層若必須立起來，它的上端收頭有沒有被遮蓋保護。依題圖所示，(A) 的屋面防水層沿混凝土墩座立面連續翻上，外側以磚砌包覆保護，頂部再以兩側斜角的壓頂蓋住，壓頂頂面另有一道防水層；

(B) 的防水層則平鋪在樓板與保護層之間整片通過墩座下方，墩座做在保護層之上，防水層既不翻起、也不被墩座或錨栓切斷。兩者各自從「連續且受保護」或「完全不被打斷」的方向處理收頭，故選 A 或 B。

逐項排除

1. (A)

   依題圖所示，屋面防水層在墩座根部轉折向上，沿混凝土墩座外側一路立起，外面再砌磚保護，避免立面防水層直接受日曬、踩踏與碰撞而劣化；墩座頂部以壓頂覆蓋，壓頂頂面兩側收成斜角利於排水，並另設防水層，使立起防水層的上端收在壓頂之下而不外露。這是「翻起＋保護＋壓頂遮蓋」的完整收頭邏輯，屬考選部公告給分的選項。

2. (B)

   依題圖所示，防水層位於結構樓板之上、保護層之下，水平延伸穿過墩座底下而沒有任何翻起或切斷；墩座本身與錨栓都位於防水層之上，錨栓不會穿透防水層。防水層沒有收頭端部，也就沒有收頭處被雨水由端部滲入的弱點，屬考選部公告給分的選項。

3. (C)

   依題圖所示，墩座與結構樓板一體澆置，防水層沿墩座兩側翻起後再包覆墩座頂面，而固定設備的錨栓正好由頂面穿出，等於在防水層最容易積水、最常受日照的頂面開了穿孔；頂面防水層外側也沒有保護層或壓頂，長期曝曬與設備振動都會讓穿孔周邊脫開。要改善，必須讓錨栓穿孔不落在外露的防水層上，例如像 (A) 由壓頂另行遮蓋，或像 (B) 讓墩座整個位於防水層之上。

4. (D)

   依題圖所示，內側墩座與樓板一體，防水層沿墩座側面翻起後在中段收頭，收頭處以填縫材封住，之後再於外圍包覆一層混凝土。防水層的上端停在兩次澆置的混凝土交界之內，內外混凝土之間形成施工接縫，雨水可沿這道接縫向下走到收頭端部；收頭只靠填縫材密封，填縫材老化後就是滲水路徑。與 (A) 相比，(A) 的防水層上端被壓頂與其頂面防水層整個罩住，(D) 則讓收頭端點處在接縫路徑上，防水上較不可靠。
