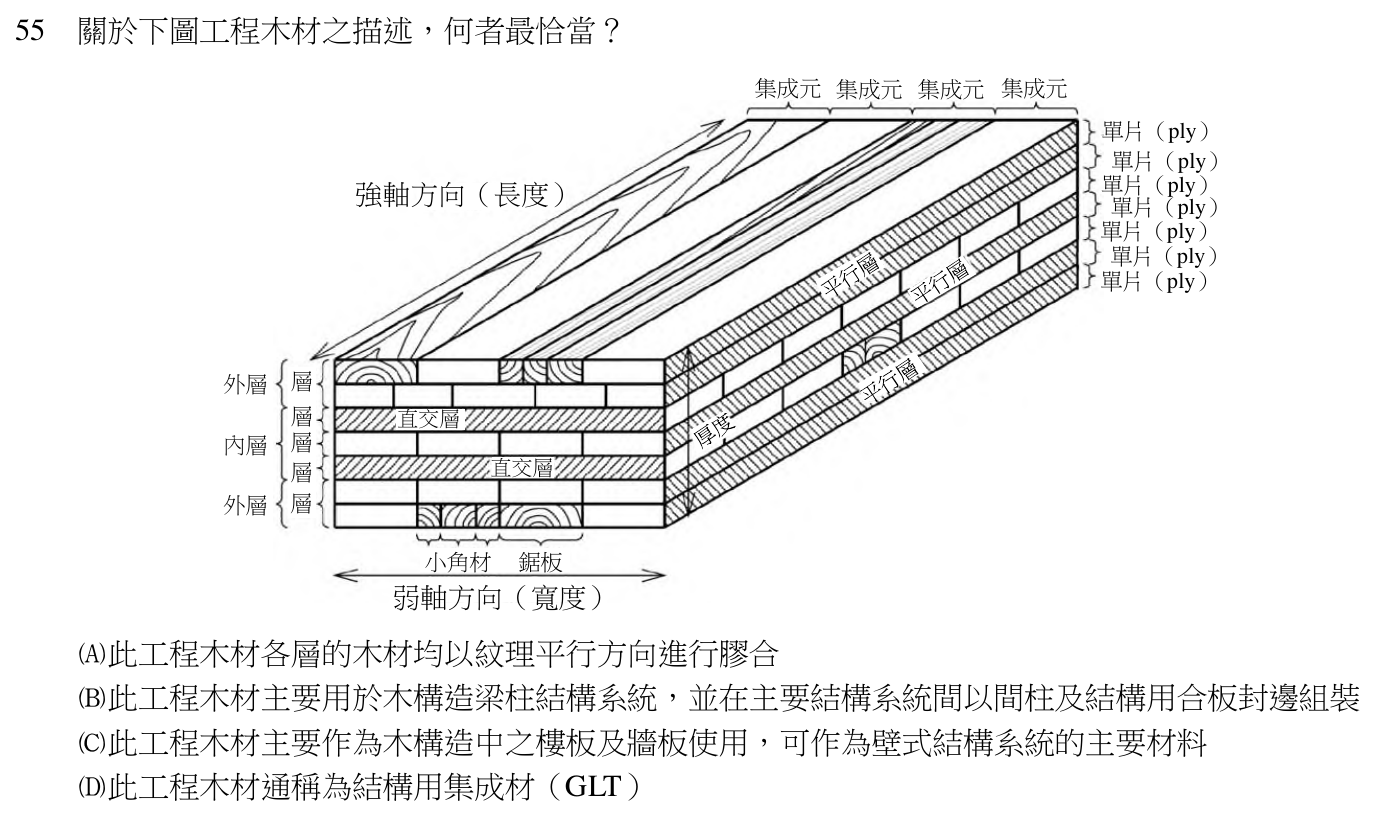

關於下圖工程木材之描述，何者最恰當？集成元集成元集成元集成元單片（ply）單片（ply）強軸方向（長度）單片（ply）單片（ply）單片（ply）單片（ply）單片（ply）外層層層直交層內層層層直交層外層層小角材鋸板弱軸方向（寬度）

本題考點

由題圖的層疊方式辨認工程木材的種類。圖中各層木材的纖維方向一層平行、一層直交交錯膠合，這是直交集成板（CLT，Cross Laminated Timber）的構成特徵；考的是它與結構用集成材（GLT）在構成與用途上的區分。

正解理由

先看圖：題圖標出「強軸方向（長度）」與「弱軸方向（寬度）」，斷面上由小角材、鋸板並排成一層（圖中稱集成元、單片），外層與內層之間標有「平行層」與「直交層」，也就是相鄰各層的木紋方向互相垂直後再膠合成厚板。纖維方向交錯的結果，是板材在長度與寬度兩個方向都有抗力，而且板面內的尺寸穩定性好，適合做成大面積的平板構件。這種「大板」的形狀與受力特性，決定了它主要當樓板、牆板與屋面板使用；

以整片牆板承受垂直載重並抵抗風力、地震力所產生的水平力，就是壁式結構系統的做法，CLT 可以作為這種系統的主要材料。選項 (C) 的敘述與此相符，故選 C。

逐項排除

1. (A)

   不恰當。題圖明確標示「直交層」與「平行層」交替配置，相鄰各層的木紋方向互相垂直，不是各層都以紋理平行方向膠合。「各層以紋理平行方向膠合」描述的是結構用集成材（GLT）；本題圖的材料要改成「相鄰各層木紋直交膠合」才對。

2. (B)

   不恰當，不符之處有兩點。第一，用途錯：以梁、柱組成骨架的梁柱結構系統，主要構材是線狀的柱與梁，《建築技術規則建築構造編》第 197 條 所稱的集成材木柱屬於這類構材，而題圖是寬而薄的板狀材，主要用途是樓板與牆板，不是梁柱。第二，組裝方式錯：「以間柱及結構用合板封邊」是以製材為骨架、外覆結構用合板的框組壁工法做法，《木構造建築物設計及施工技術規範》第 7.2.3 節 將框組壁工法結構用製材與結構用合板分列為不同的材料標準；CLT 本身就是實心的板，牆體直接由整片板材構成，不必再以間柱加合板封面。

3. (C)

   恰當。題圖的直交層疊板材，主要作為木構造的樓板及牆板，以整片牆板同時承受垂直載重與水平力，可作為壁式結構系統的主要材料，是本題正解。

4. (D)

   不恰當。結構用集成材（GLT，Glued Laminated Timber）是把各層集成元的纖維方向對齊、平行膠合而成的長條構材，《木構造建築物設計及施工技術規範》第 7.2.3 節 列有結構用集成材的國家標準，同規範第 4.5.4 節 也是以單一的「纖維方向」與「纖維垂直方向」來規範它的彈性模數，可見其各層纖維同向。題圖各層木紋直交，正確名稱應為直交集成板（CLT），不是 GLT。
