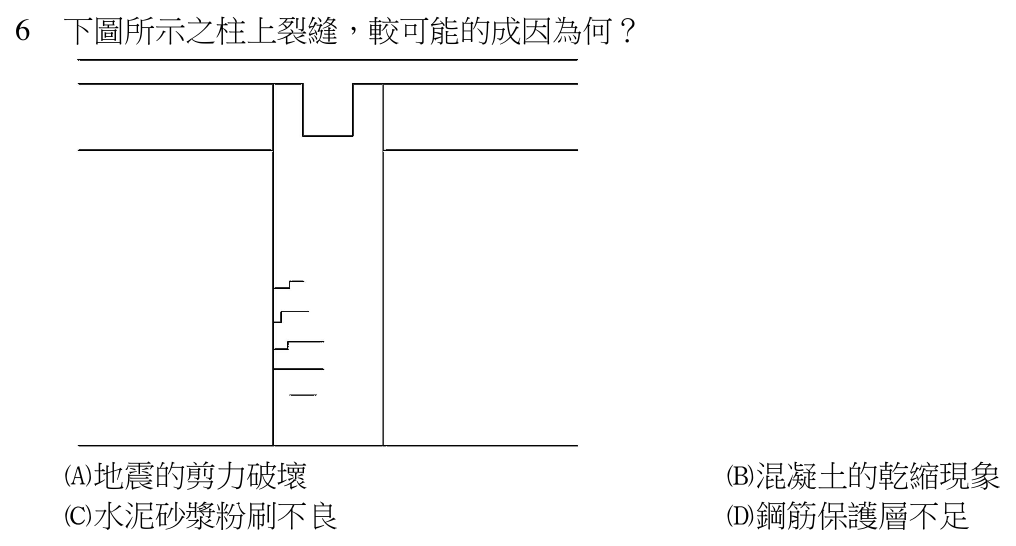

下圖所示之柱上裂縫，較可能的成因為何？

本題考點

由鋼筋混凝土柱表面的裂縫型態反推成因，關鍵在於裂縫是否沿著鋼筋位置排列——沿鋼筋出現的裂縫，指向鋼筋保護層不足、鋼筋鏽蝕膨脹。

正解理由

依題圖所示，柱身下段靠一側邊緣出現多道短而近乎水平的裂紋，上下排列、彼此平行且大致等距，並非貫穿柱寬的斜裂縫，也不是散布全面的不規則細紋。柱的箍筋是沿柱高一圈一圈水平配置的，裂縫呈現這種水平、成排的分布，與箍筋位置對應。《結構混凝土施工規範》第 5.6.1 節 說明混凝土保護層係為保護鋼筋抵抗天候及其他之侵蝕，保護層太薄會降低對鋼筋之保護、縮短構造物之使用壽命；有箍筋圍封主筋時，保護層量至箍筋之最外緣，也就是說箍筋是最靠近表面的鋼筋。保護層不足時，水分與侵蝕物質較快抵達箍筋，鋼筋鏽蝕後體積膨脹，把外側薄薄的混凝土撐裂，裂縫便順著箍筋走向出現。故選 D。

逐項排除

1. (A)

   不符合。地震造成的剪力破壞，裂縫是由剪力與軸力合成的斜向拉應力引起，在柱上呈斜向，反覆作用時交叉成 X 形，且會延伸穿過柱寬；題圖裂紋是水平短紋、只出現在一側邊緣，型態不同。斜向或 X 形貫穿裂縫才對應剪力破壞。

2. (B)

   不符合。乾縮是混凝土失水收縮受到束制而開裂，裂縫多為細微、分布較廣的網狀或與束制方向垂直的裂縫，與內部鋼筋位置沒有對應關係，也不會集中在柱的一側邊緣、成排等距出現。網狀細裂或受束制部位的收縮裂縫才是乾縮的典型型態。

3. (C)

   不符合。粉刷不良的問題出在粉刷層本身：《結構混凝土施工規範》第 11.5.3 節 指出混凝土表面應先充分潤濕，以防止其吸取水泥砂漿內之水份，致使粘結效果不佳。粘結不良表現為粉刷層空鼓、剝離或表層龜裂，裂紋位置取決於粉刷施作，與柱內箍筋排列無關。題圖裂縫順著鋼筋位置排列，指向的是結構體內部鋼筋的問題，而非表面粉刷層。

4. (D)

   符合。保護層不足使箍筋過早鏽蝕膨脹，裂縫沿箍筋位置呈水平、成排出現，靠近柱角或邊緣（保護層最薄、兩面受侵蝕處）最先發生，與題圖型態一致。
