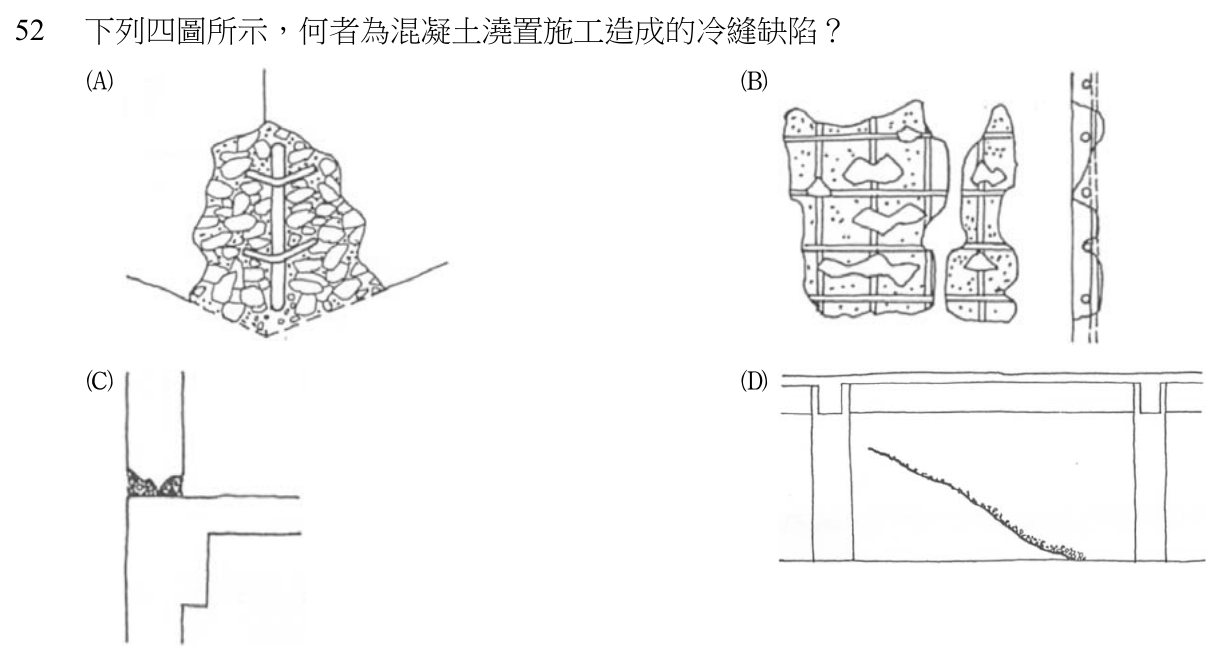

下列四圖所示，何者為混凝土澆置施工造成的冷縫缺陷？

本題考點

辨識混凝土澆置常見缺陷的外觀特徵，區分冷縫、蜂窩、鋼筋保護層不足等不同成因。

正解理由

冷縫是混凝土分次澆置時，先澆的混凝土已開始凝結，後澆的混凝土接上去卻無法與之結合成一體，在兩者之間留下的接合不良面。《結構混凝土施工規範》第 9.3.3 節指出混凝土澆置應視情況妥為分層、分段或分區澆置，以免形成冷縫，並說明施工縫若未妥善處理即為冷縫；同規範第 15.5.6 節也說明連續澆置可避免冷縫的產生。因此冷縫的外觀特徵是一條沿著「前後兩次澆置的交界」延伸的線狀接縫，而不是局部的孔洞或鋼筋外露。

依題圖，(D) 在兩柱之間的牆面上出現一條由上方往下方斜向延伸、邊緣粗糙的長線，正是澆置時混凝土沿斜面流下堆積、前後層間隔過久，在先後兩層混凝土的交界形成的斜向接縫。故選 D。

逐項排除

1. (A)

   不符合題目所問。圖示為牆或柱腳處一大片粗骨材裸露、鋼筋外露的缺損，屬「蜂窩」：骨材析離、砂漿流失或搗實不足，粗骨材之間沒有被砂漿填滿而形成空洞。它是局部的不密實區，不是兩次澆置之間的接縫。

2. (B)

   不符合題目所問。圖示表面多處混凝土缺損、可看到鋼筋網格，右側剖面中鋼筋緊貼構材表面，屬「鋼筋保護層不足、露筋」一類缺陷，成因在鋼筋位置或墊塊固定，與澆置先後的接合無關。

3. (C)

   不符合題目所問。圖示為牆底與樓板交接處的牆腳兩側出現粗骨材外露，屬牆腳處的蜂窩、漏漿：模板底部與既有樓板之間封模不密，砂漿由縫隙流失，牆腳只剩粗骨材。它雖然發生在兩次澆置的交接位置附近，但圖上呈現的是骨材外露的不密實，而不是先後兩層混凝土之間的接合面。

4. (D)

   符合題目所問。牆面上一條斜向貫穿的接縫，沿著先後澆置的混凝土交界延伸，是澆置中斷或間隔過久、未連續澆置所形成的冷縫。

記憶點
