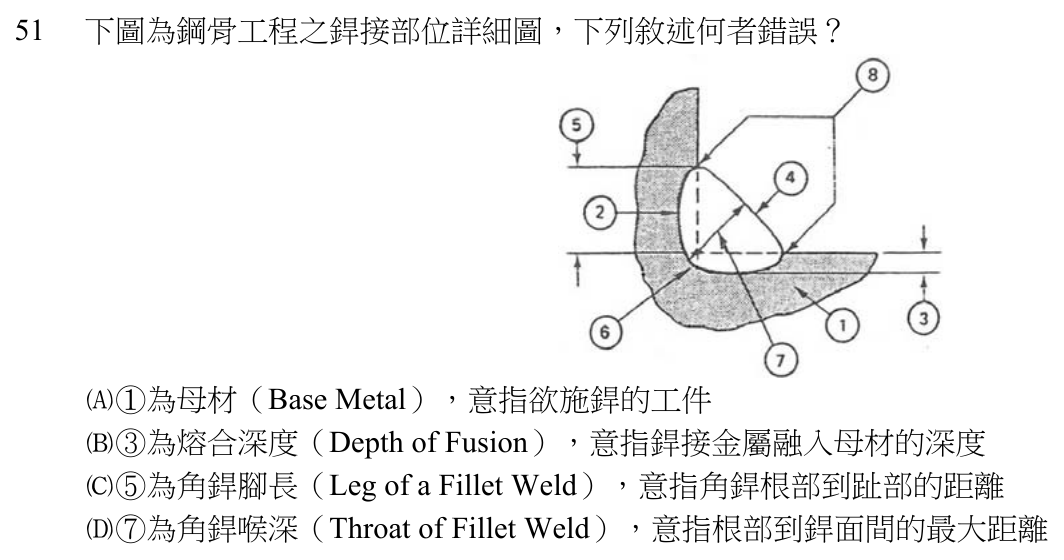

下圖為鋼骨工程之銲接部位詳細圖，下列敘述何者錯誤？

本題考點

鋼骨工程角銲（Fillet Weld）斷面各部位的名稱與定義，包括母材、熔合深度、角銲腳長與角銲喉深，其中喉深的關鍵字是「最短距離」而不是「最大距離」。

正解理由

角銲的強度是由銲道斷面中「最容易被破壞的那一條面」決定，這條面就是從根部（兩塊母材交會的角點）量到銲面的最短距離，稱為喉深。設計上以喉深乘以銲道長度作為有效受力面積，正因為取的是最短、最薄弱的那一段，才能保守地代表銲道能承受的力量。選項 (D) 把喉深寫成「根部到銲面間的最大距離」，與喉深取最短距離的定義相反，是本題要找的錯誤敘述；其餘三個選項對①③⑤的命名與定義都與題圖的標示相符。故選 D。

逐項排除

1. (A)

   正確。依題圖所示，①標在斜線填充的板材區域，這是被銲接的工件本身，也就是母材（Base Metal）。母材與後來熔入的銲材（填充金屬）是兩回事：母材是原有的鋼板或型鋼，銲材是銲條或銲線熔化後填入接頭的金屬，兩者在銲接過程中部分熔在一起形成銲道。

2. (B)

   正確。依題圖所示，③是標在水平母材上的一段尺寸，上界是母材原來的表面（虛線），下界是銲接時母材被熔化的最深處，量的就是熔合深度（Depth of Fusion），也就是銲接金屬熔入母材的深度。熔合深度不足時，銲道只是「貼」在母材表面，容易出現熔合不良的缺陷。

3. (C)

   正確。依題圖所示，⑤是一段垂直方向的尺寸，從角銲在立板上的趾部量到水平母材表面（接頭根部所在的高度），這就是角銲腳長（Leg of a Fillet Weld），定義為接頭根部到銲道趾部的距離。角銲有兩支腳，分別沿兩塊母材的表面量取；兩支腳等長稱為等腳角銲。

4. (D)

   錯誤。依題圖所示，⑦標示於角銲斷面內、自根部朝銲面方向的位置，對應的是喉深；但選項把喉深定義成「根部到銲面間的最大距離」，錯在「最大」這個要件。喉深取的是根部到銲面的最短距離，因為銲道在受力時會沿最薄的斷面破壞，若改取最大距離，會高估銲道的有效受力面積而偏於不安全。要改成正確的說法，應為「角銲喉深，意指根部到銲面間的最短距離」。
