下列那些最有可能是室外伸縮縫設計詳圖？甲乙丙丁

本題考點

伸縮縫蓋板詳圖的室內、室外辨識。室外伸縮縫除了要讓兩側構造自由伸縮，還必須處理雨水，因此蓋板下方要有能隨縫寬伸縮、連續不斷的防水層（止水帶）。

正解理由

伸縮縫的本質是把構造物整個斷開，讓兩側能各自因溫度變化等因素伸縮；依《結構混凝土施工規範》第 6.3.1 節，除僅粘結於伸縮縫一側之樓版接筋外，受混凝土粘結之鋼筋或其他非伸縮性埋設物均不得連續穿過伸縮縫。既然縫是真的斷開，表面的金屬蓋板只能遮住縫口，板與板、板與構造之間仍有間隙，雨水會從這些間隙滲下。所以判斷室外詳圖的關鍵，是蓋板下方有沒有一道橫跨縫口、呈下垂U形的柔性防水層：它留有餘長，縫張開或閉合時都不會被拉斷，又能承接滲入的水。

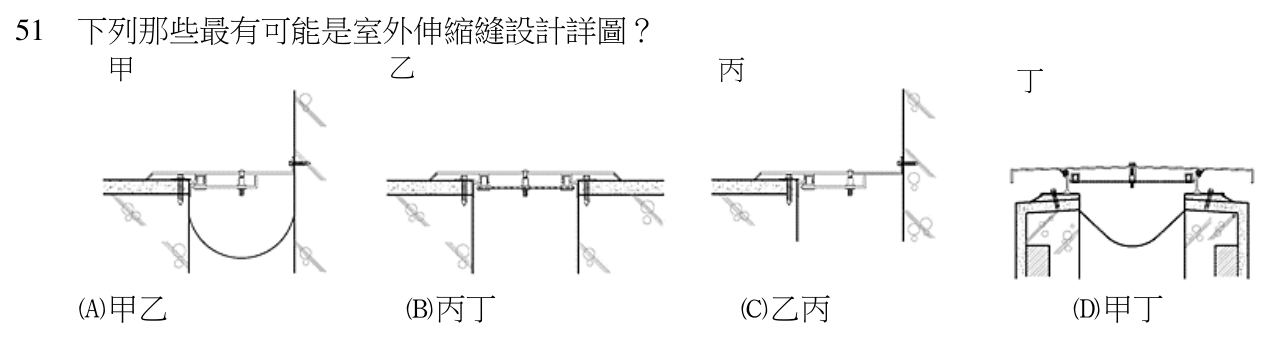

依題圖，甲是樓板與牆交接處的伸縮縫，蓋板下方畫有一道從樓板底連到牆面的下垂U形層；丁是兩側立起構造之間的伸縮縫，頂部以金屬蓋板跨越並向兩側下折遮覆，兩側之間同樣畫有下垂的柔性層。甲、丁都具備室外伸縮縫所需的防水構成。故選 D。

逐項排除

1. (A)

   甲乙：甲符合，但乙是樓板與樓板之間的伸縮縫，蓋板下方只見平直的構件，沒有下垂U形的防水層，雨水穿過蓋板間隙後無處承接，屬於室內地坪用的做法。組合中含乙，不符合題目所問；要成為正確組合，乙須換成丁。

2. (B)

   丙丁：丁符合，但丙與甲同樣是樓板與牆交接處的蓋板，差別正在於丙的縫下方沒有下垂U形防水層，只有蓋板遮覆，屬於室內版本。組合中含丙，不符合題目所問；丙須換成甲。

3. (C)

   乙丙：乙與丙都只有表面蓋板、縫下方沒有柔性防水層，兩者都是室內伸縮縫的做法，整個組合不符合題目所問。

4. (D)

   甲丁：甲在樓板與牆交接處、丁在兩側立起構造之間，蓋板下方都設有下垂U形的柔性防水層，能隨縫寬變化伸縮並承接雨水，兩者都是室外伸縮縫的構成，符合題目所問。
