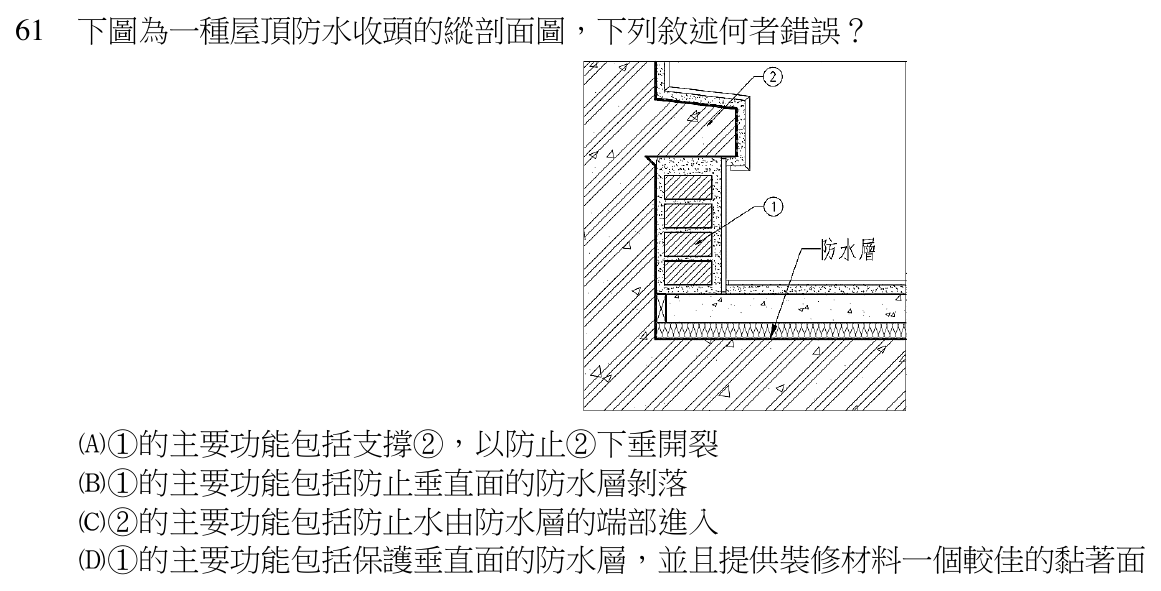

下圖為一種屋頂防水收頭的縱剖面圖，下列敘述何者錯誤？

本題考點

屋頂女兒牆處防水層「立上收頭」的構造分工——防水層外側的磚砌保護牆①，與上方突出的混凝土收頭②，各自負責什麼功能。題幹問的是「錯誤」的敘述。

正解理由

依題圖所示，防水層由屋面水平段經保護混凝土下方轉折，沿女兒牆內側立起；立起段的外側以①（磚塊砌築、外覆砂漿的保護砌體）包覆，立起段的端部則收在②的下方。②是與女兒牆鋼筋混凝土連成一體、向屋面側突出的混凝土收頭，其重量由女兒牆本體以懸臂方式承擔，並不是擱置在①上的構件；①則是砌在防水層外側的非結構保護層，構造上不承擔上方混凝土的荷重。因此「①的功能包括支撐②，以防止②下垂開裂」把兩個構件的受力關係弄錯了，是本題唯一的錯誤敘述。故選 A。

逐項排除

1. (A)

   錯誤。錯在構件角色與受力路徑兩處：其一，②與女兒牆一體澆置，靠本體的連續混凝土與鋼筋懸挑，不依賴下方砌體頂撐；其二，①是防水層的保護層，不是承重構件，若把它當成支承，反而會讓②的荷重壓在防水層外側的砌體上。正確的敘述應是「②的主要功能包括遮覆防水層立上端部、阻止雨水由端部滲入」，而①的主要功能是保護與壓制垂直面防水層。

2. (B)

   正確。垂直面的防水層（瀝青系、片材系等）受日照與溫度反覆作用，容易軟化、鬆弛，在自重下下滑或自牆面剝離；①緊貼防水層外側砌築，等於把防水層壓在女兒牆面上，使它不易剝落、下垂。這是保護牆的「壓制」功能。

3. (C)

   正確。防水層最弱的部位是端部，端部一旦外露，雨水會順著防水層與牆面之間的界面鑽入，在膜背後擴散成漏水。依題圖所示，②突出在端部正上方，像帽簷一樣把端部遮在下方，沿女兒牆面流下的雨水會被②引開，不會直接流進端部。這正是「防止水由防水層的端部進入」。

4. (D)

   正確。防水層表面多半不利於砂漿、面磚等材料黏著，也怕施工碰撞、刮傷與紫外線劣化；①一方面把外力與日照隔在外側，保護垂直面防水層，另一方面以砌體與砂漿表面提供裝修材料一個較佳的黏著基面。兩項功能同時成立，敘述正確。
