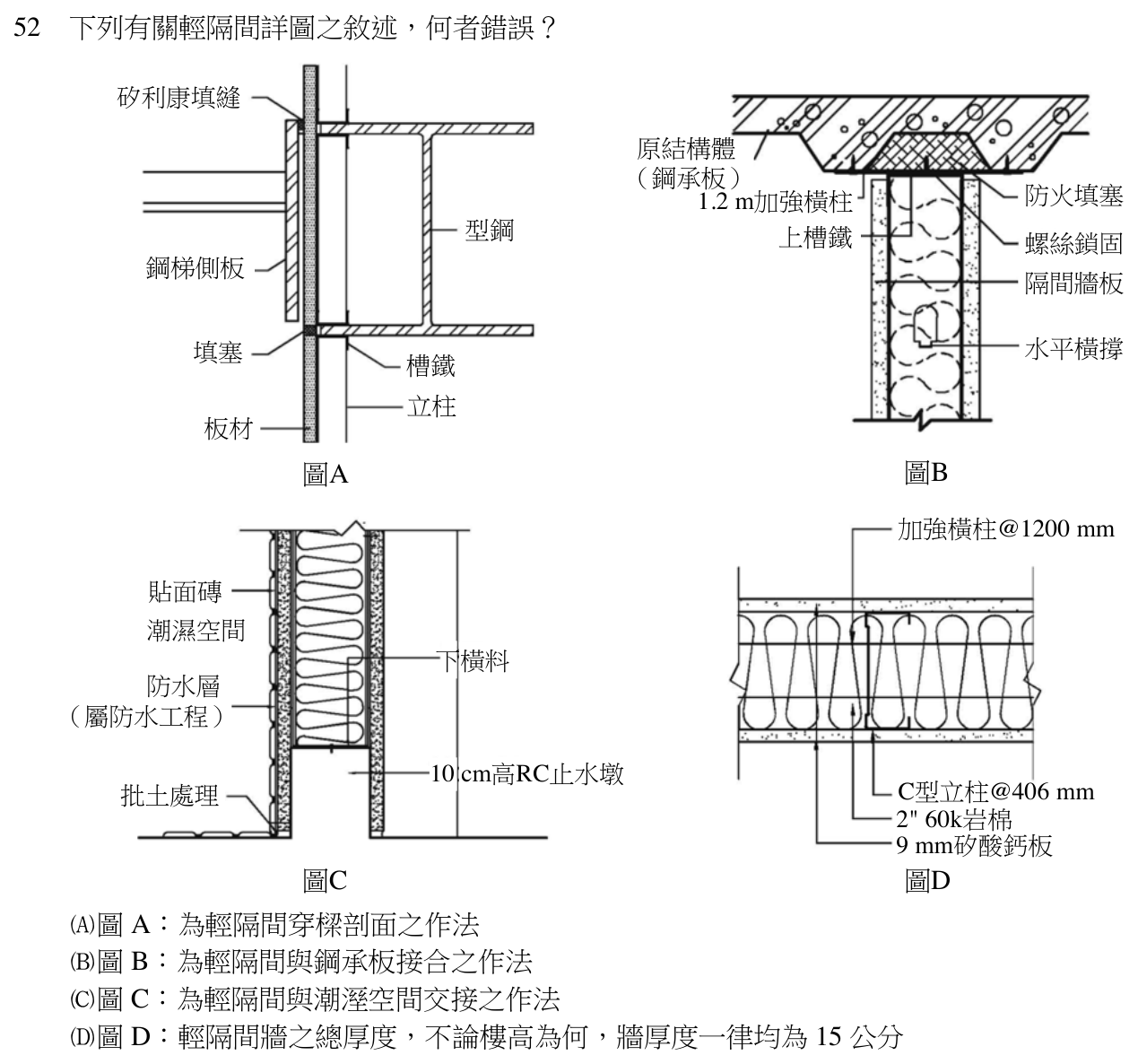

下列有關輕隔間詳圖之敘述，何者錯誤？矽利康填縫原結構體（鋼承板） 1.2 m加強橫柱防火填塞型鋼上槽鐵螺絲鎖固鋼梯側板隔間牆板填塞水平橫撐槽鐵立柱板材圖A 圖B 加強橫柱@1200 mm 貼面磚潮濕空間下橫料防水層（屬防水工程） 10 cm高RC止水墩批土處理 C型立柱@406 mm 2" 60k岩棉 9 mm矽酸鈣板圖C 圖D

本題考點

輕隔間（輕鋼架隔間牆）在遇梁、接樓板、接潮溼空間等部位的構造詳圖判讀，以及隔間牆總厚度如何由立柱尺寸與面板、填充材的組合決定。

正解理由

輕隔間牆的總厚度，是 C型立柱的斷面深度加上兩側面板（含層數）的厚度。立柱斷面深度要依牆高選用：牆越高，立柱在自重、側向推力與地震作用下的撓曲與挫屈越明顯，就要換斷面較深的立柱，或加設加強橫柱、水平橫撐；面板層數與填充材又隨防火、隔音需求而改變。以分戶牆為例，《建築技術規則建築設計施工編》第 46 條之 4 第 1 項對輕型鋼骨架或木構骨架的牆只規定「牆總厚度在十二公分以上」，並同時要求板材總面密度、填充材的密度與厚度，是「下限加上構成條件」的規定，不是一個固定數值。

圖D 標出的只有 C型立柱@406 mm、加強橫柱@1200 mm、2" 60k岩棉與 9 mm矽酸鈣板，並沒有標出一個與樓高無關的固定總厚度；(D) 說「不論樓高為何，牆厚度一律均為 15 公分」，把會隨牆高與性能需求改變的量寫成定值，敘述錯誤。故選 D。

逐項排除

1. (A)

   正確。依題圖所示，圖A 中央為型鋼（H 型斷面），輕隔間的立柱、槽鐵與板材在型鋼處接續，板材與型鋼之間以填塞材料塞實，外側接縫以矽利康填縫，旁邊另有鋼梯側板。這是隔間牆遇到鋼梁、梁體穿過牆面時的剖面處理：牆體在梁的上下以槽鐵收邊固定，梁與板材間的縫隙以填塞與矽利康封閉，避免縫隙成為煙、火與聲音穿越的路徑。敘述與圖相符。

2. (B)

   正確。圖B 上方標「原結構體（鋼承板）」，鋼承板波形凹槽處以防火填塞補滿，下方的上槽鐵以螺絲鎖固於結構體，再由隔間牆板、1.2 m加強橫柱與水平橫撐組成牆體。鋼承板底面凹凸不平，若不填塞，牆頂會留下貫通的空隙，煙與火可由此越過隔間；槽鐵以螺絲與結構體接合，屬於《建築技術規則建築構造編》第 540 條第 2 項所列冷軋型鋼構造以銲接、螺栓及螺絲接合為主的接合方式。《建築物耐震設計規範及解說》附錄B 第 3.5 節也指出隔間牆若無法於上下兩端固定，就要由天花板系統提供水平向支撐；圖B 則是把牆頂直接固定在結構體上的情形。這正是輕隔間與鋼承板接合的作法，敘述正確。

3. (C)

   正確。圖C 一側標「潮濕空間」，牆底先做 10 cm高RC止水墩，下橫料坐落在止水墩上；潮濕側由內而外為批土處理、防水層（屬防水工程）與貼面磚。輕隔間的板材怕吸水、鋼料怕鏽蝕，若直接立在地坪上，地面積水或沖洗水會由牆腳滲入，使板材劣化、下橫料鏽蝕。先以 RC 止水墩把牆腳抬離地面，再於潮濕側施作防水層與面磚，正是輕隔間與浴廁、廚房等潮溼空間交接的作法。敘述正確。

4. (D)

   錯誤。不符之處有兩點：其一是「不論樓高為何」，立柱斷面要隨牆高選用，牆高改變，立柱深度與牆厚就可能隨之改變；其二是「一律均為 15 公分」，圖D 並未標示總厚度，而牆厚是立柱深度加兩側板材厚度的組合結果，板材層數又隨防火、隔音需求調整，沒有一個固定值。正確的說法是：輕隔間牆的總厚度依牆高（決定立柱尺寸）以及防火、隔音等性能需求所選的構成而定。
