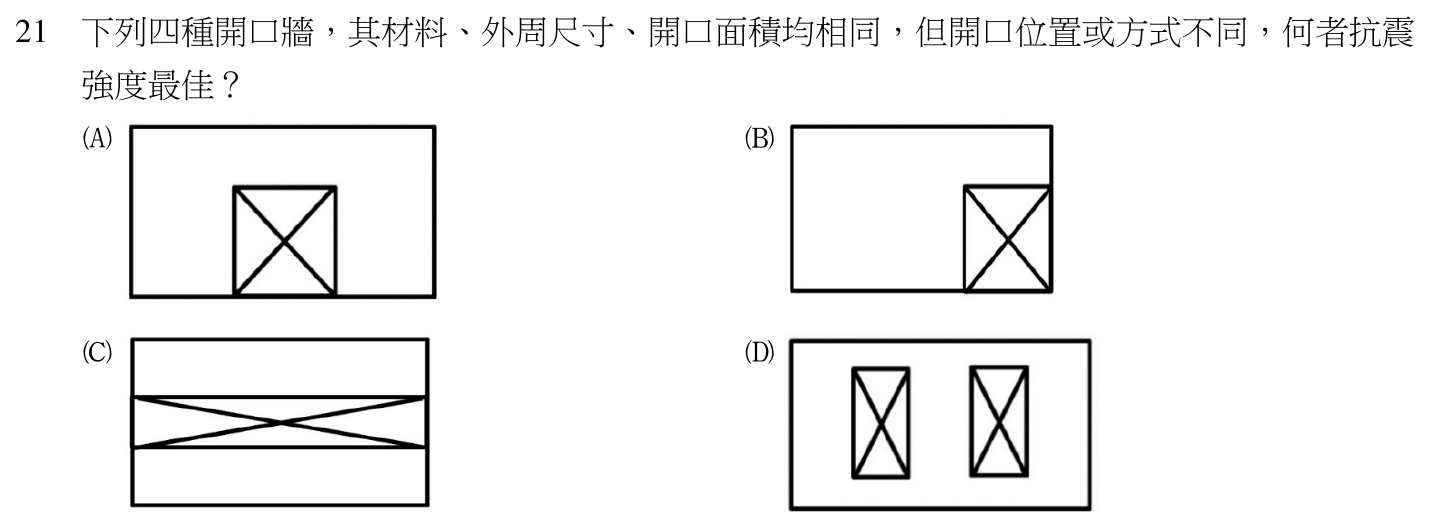

下列四種開口牆，其材料、外周尺寸、開口面積均相同，但開口位置或方式不同，何者抗震強度最佳？

本題考點

材料、外周尺寸與開口面積都相同時，開口的位置與開法如何影響牆體的抗震強度。牆抵抗地震水平力，靠的是從牆頂連續到牆底的實牆部分（牆段）傳遞剪力；開口把實牆切成幾段、每段多寬、有沒有切斷上下的連續，決定了牆的抗震強度。

正解理由

題目已把材料、外周尺寸、開口面積固定，能比較的只剩「開口把實牆切成什麼樣子」。原則是：實牆段愈完整、愈寬，且從牆頂到牆底保持連續，水平剪力的傳遞路徑就愈完整；開口打斷上下連續，或把實牆切成多段窄牆，抗震強度就下降。依題圖：(A) 開口位於牆下緣中央，牆頂保留全寬連續的實牆，開口左右各留一段寬度相近的牆段，配置左右對稱；(B) 開口位於右下角，貼著牆的右緣與下緣，開口左側保留一整段連續的寬牆段，牆頂也保留連續實牆；

(C) 開口是一條橫貫全寬的水平帶，把牆切成上下兩片；(D) 牆中並排兩個直立開口，實牆被分成左、中、右三段，中段夾在兩個開口之間。考選部公告本題答 A 或 B 者均給分，故選 A 或 B。

逐項排除

1. (A)

   敘述正確，屬公告給分選項。開口集中成一個並位於牆下緣中央，牆頂留有全寬連續的實牆，開口兩側的牆段由地面連續到牆頂實牆，水平剪力可經由兩側牆段與上方實牆傳遞；兩側牆段寬度相近、左右對稱，受左右兩個方向的地震力時表現一致。

2. (B)

   敘述正確，屬公告給分選項。開口集中成一個並推到牆的角落，開口左側留下一整段連續、寬度大的牆段，從牆底直通牆頂，水平剪力有一條完整而寬的傳遞路徑；開口只在一側切掉牆的邊角，沒有把牆切成兩段。

3. (C)

   敘述錯誤。水平帶狀開口橫貫全寬，上片與下片實牆之間沒有任何連續的牆段，上方傳來的水平剪力無法經由牆身傳到下方，牆體幾乎失去抗剪的功能，是四種配置中最差的。要讓牆發揮抗震強度，開口不能截斷上下連續，至少要保留由牆頂連續到牆底的實牆段。

4. (D)

   敘述錯誤。開口面積雖然相同，但拆成兩個直立開口並排，實牆被切成三段，每段都比單一開口時窄；中段兩側都是開口，屬於又高又窄的牆段，受水平力時容易成為先破壞的部位，開口的角隅也比單一開口多，應力集中的位置增加。開口集中成一處、保留較寬的連續牆段，抗震強度才會較高。
