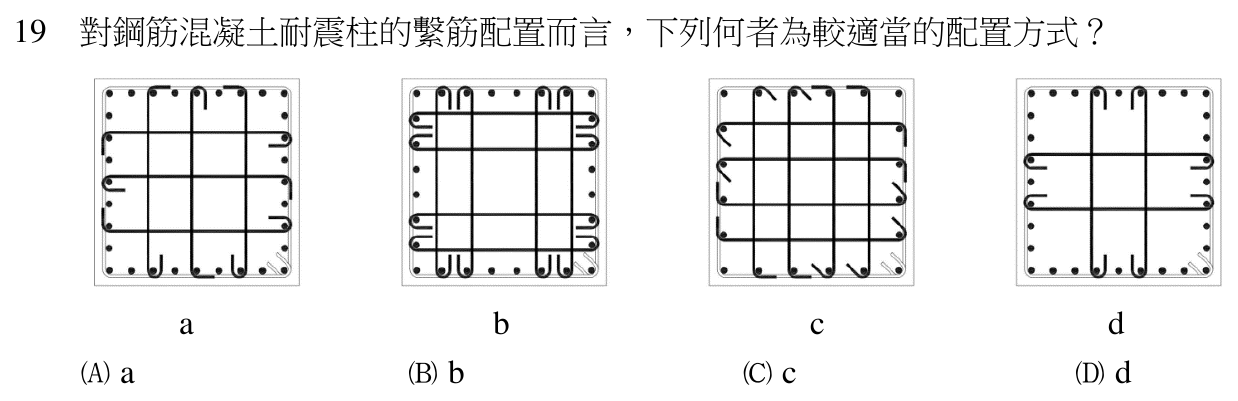

對鋼筋混凝土耐震柱的繫筋配置而言，下列何者為較適當的配置方式？ a b c d

本題考點

鋼筋混凝土耐震柱的繫筋（箍筋之外補充的橫向鋼筋）如何配置，才能把周邊縱向主筋確實拉住、圍束核心混凝土。判讀看三件事：哪些周邊主筋有被箍筋角隅或繫筋拉住、繫筋兩端的彎鉤形式，以及相鄰繫筋的彎鉤是否交錯。

正解理由

耐震柱在地震反覆載重下，保護層混凝土會剝落，此時縱向主筋受壓容易向外挫屈，核心混凝土也會向外膨脹；繫筋的任務是從柱內側拉住周邊主筋，提供側向支撐與圍束。合理的配置要同時滿足三個要件：一、周邊主筋中被拉住的主筋分布均勻，沒被拉住的主筋夾在兩根已拉住的主筋之間，不會出現相鄰的主筋連著都懸空；二、繫筋至少一端是繞過主筋後尾端彎入核心混凝土的耐震彎鉤，另一端可用直角彎鉤；

三、直角彎鉤在保護層剝落後較容易被拉開，所以相鄰繫筋的直角端要左右、上下逐支交錯，不讓直角端集中在同一側。依題圖 a，水平向與垂直向的繫筋都是每隔一根主筋拉住一根，四個角隅主筋由外箍角隅拉住，周邊主筋的側向支撐分布均勻；每支繫筋都是一端繞過主筋回折伸入核心的彎鉤、一端直角彎鉤，而且相鄰繫筋的直角端逐支輪流出現在兩側，三個要件都滿足，故選 A。

逐項排除

1. (A)

   敘述正確。配置 a 的繫筋每隔一根主筋拉住一根，側向支撐均勻；每支繫筋一端為伸入核心的耐震彎鉤、一端為直角彎鉤，且相鄰繫筋的直角端逐支交錯，是四個配置中最完整者。

2. (B)

   敘述錯誤。配置 b 的繫筋兩兩成對、集中拉住靠近角隅的主筋，各面中段的主筋反而沒有任何繫筋拉住，相鄰的中段主筋連著懸空，側向支撐分布不均；中段主筋在保護層剝落後最先失去支撐、向外挫屈，該處核心混凝土的圍束也最弱。要合理，繫筋應分散配置，使各面中段的主筋也與已拉住的主筋相鄰。

3. (C)

   敘述錯誤。配置 c 的繫筋數量多、周邊主筋幾乎都被拉住，彎鉤也是一端斜向伸入核心、一端直角，但相鄰繫筋的直角端沒有逐支交錯：依題圖所示，上方兩支水平繫筋的直角端都在右側、下方兩支都在左側，垂直向繫筋也是兩兩同側。直角端成對集中，該側局部的錨定都靠較弱的直角彎鉤，與 a 的逐支交錯相比較不適當。要合理，相鄰繫筋的直角端應輪流配置在兩側。

4. (D)

   敘述錯誤。配置 d 每個方向只有兩支繫筋，集中在柱斷面中央，各面角隅與繫筋之間的主筋相鄰連著都沒有被拉住，側向支撐間隔過大，這些主筋受壓時容易向外挫屈，核心混凝土的有效圍束範圍也小。要合理，應增加繫筋，使未被拉住的主筋兩側都有已拉住的主筋。
