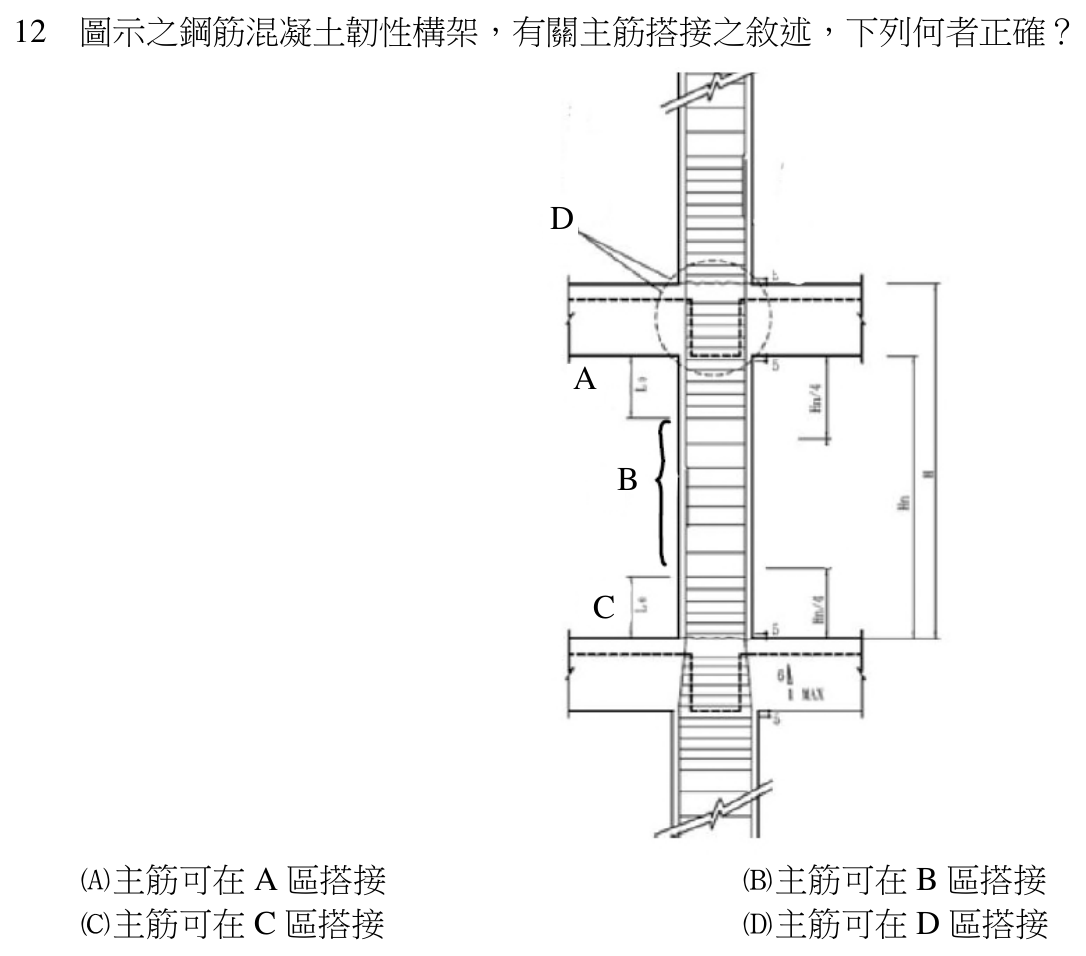

圖示之鋼筋混凝土韌性構架，有關主筋搭接之敘述，下列何者正確？ D A B C

本題考點

鋼筋混凝土韌性構架中柱主筋搭接位置的選擇——搭接應避開地震時可能形成塑性鉸的柱端圍束區與梁柱接頭，設在柱淨高中段彎矩較小處。

正解理由

韌性構架的設計概念是讓構架在強烈地震時於預定位置進入非彈性變形來消散能量。柱的兩端（緊鄰上下梁的區段）彎矩最大，是可能形成塑性鉸、承受反覆拉壓的位置；梁柱接頭則同時受梁與柱傳來的大彎矩與剪力。搭接是靠鋼筋與混凝土間的握裹力傳力，若設在反覆大變形、保護層可能剝落的位置，握裹會劣化，搭接容易滑脫失效。地震力作用下柱的彎矩在上下兩端最大、往柱中段遞減並在中段附近反曲，因此柱主筋搭接應設在柱淨高中段。依題圖，B 區位於上下兩個標示 Lo 的柱端區段之間，即柱淨高中段，是可以搭接主筋的位置，故選 B。

逐項排除

1. (A)

   錯誤。依題圖，A 區是緊鄰上方梁底、標示 Lo 的柱端區段，也就是柱端圍束區（箍筋加密區）。此處地震時彎矩最大、可能形成塑性鉸，搭接握裹在反覆載重下易劣化，不宜搭接；主筋搭接應移到柱淨高中段的 B 區才對。

2. (B)

   正確。B 區位於柱淨高中段，地震作用下彎矩相對較小、接近反曲點，不在塑性鉸區內，搭接處握裹較不受反覆非彈性變形破壞，是韌性構架柱主筋可以搭接的位置。

3. (C)

   錯誤。依題圖，C 區是緊鄰下方樓版與梁頂、標示 Lo 的柱端區段，與 A 區同屬柱端圍束區。一般非耐震構架常在樓版面上方搭接柱筋，但韌性構架中這裡正是柱底塑性鉸可能發生處，不宜搭接；應改在 B 區。

4. (D)

   錯誤。依題圖，D 區是以虛線圓圈出的梁柱接頭。接頭內同時承受梁端與柱端傳入的大彎矩與高剪力，鋼筋握裹應力已很高，再加上搭接會使鋼筋擁擠、混凝土難以澆置密實，主筋應連續通過接頭而不在此搭接；搭接位置應為 B 區。
